POWERSCADA｜WEB SCADA
PowerScada 圖控系統
在瀏覽器裡完成畫面設計、設備通訊到現場運轉，工廠產線與 BA 樓宇都適用的圖控平台。
PowerScada（簡稱 PS 圖控系統、潤鞍圖控）是潤鞍科技自主研發的 WebServer 圖控平台。
團隊決定自主開發圖控，是因為現場一直碰到同樣的問題：授權費用高、通訊驅動需另購、修改畫面必須停機。PowerScada 免安裝客戶端軟體、免寫程式，以拖放方式完成畫面設計；多協定通訊、警報、趨勢、報表、腳本、影像全部內建，一台 Windows 工控機即可部署，現場無對外網路也能正常運作。
- 台灣研發
- 在地開發團隊直接支援
- 100+
- 內建工業向量圖片
- 8 種語言
- 單一點位切換整體介面語言
- 離線可用
- Windows 工控機，無需外網
HIGHLIGHTS
核心亮點
從畫面設計、設備通訊到現場部署，圖控所需功能皆整合於同一平台，無需外購模組。
瀏覽器就是編輯器與現場畫面
免安裝軟體、免寫程式，以拖放完成畫面。線上修改所見即所得，按下部署即時生效，現場無需停機。
一套系統接多種設備
Modbus、三菱 MC、基恩士 KV、Vigor、BACnet、OPC UA 皆內建；亦可作為 Modbus TCP 與 OPC UA 伺服器對接上位系統。
豐富工業元件＋百種內建圖片
儀表、指示燈、管路、泵閥槽、七段、條碼、3D、影片、VNC、表格、趨勢、警報面板等元件，並內建一百多張工業向量圖片，無需另購素材。
警報、趨勢、報表、排程內建
規則用表格維護、Excel 來回、趨勢壓縮歸檔、Excel 模板報表自動產出，無需另購模組。
C# 腳本引擎
VS Code 同款編輯器，讀寫點位、呼叫 API、操作檔案、全局共用函式。需要進階邏輯時再撰寫。
現場部署友善
Windows 工控機部署、完全離線、OTA 遠端更新、運轉中分區同步、設備探測與常用設備清單；團隊後續將推出 PSHMI，讓整套圖控直接運行於人機介面。

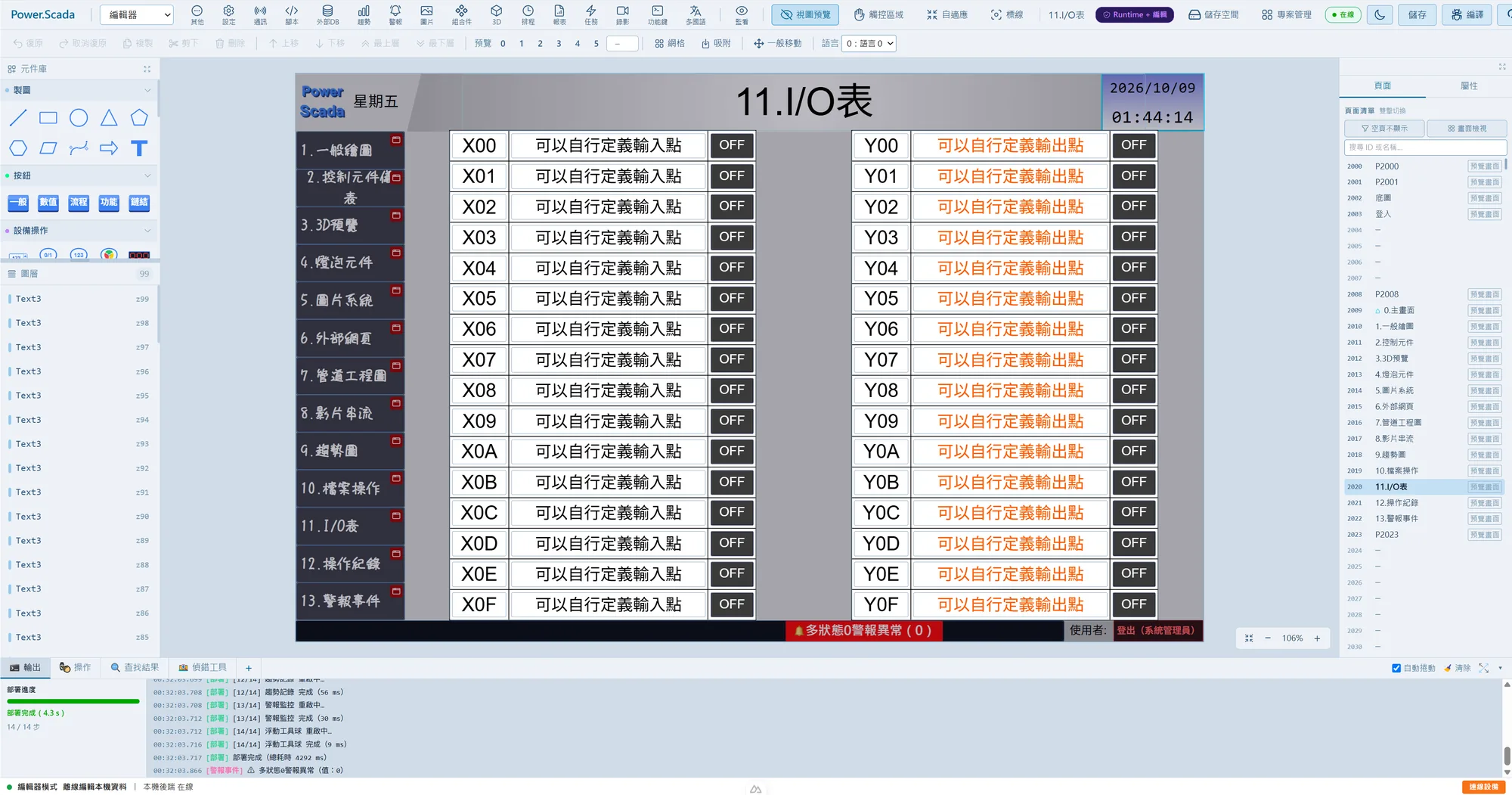

EDITOR
編輯器介面
登入後介面分為八個區域：元件由左側拖曳至畫布，右側設定屬性與頁面，按下部署即時生效。
- 1
頂欄
切換編輯器／Runtime，進入通訊、腳本、趨勢、警報、排程、報表、多國語等管理面板；右側為預覽、主題、儲存與部署。
- 2
工具列
復原／重做、複製／剪下／刪除、圖層順序、狀態預覽 0～5、網格、吸附、語言預覽。
- 3
元件庫
製圖、按鈕、設備操作、儀表、媒體、工程常用、趨勢、警報等分類，拖曳至畫布即可使用。
- 4
圖層
目前頁面的元件清單，顯示元件數量與疊放順序，點選即可選取。
- 5
畫布
所見即所得：縮放、平移、框選、對齊、均分、群組、網格吸附、方向鍵微調。
- 6
頁面／屬性
頁面清單雙擊切頁，右鍵移動、交換、整頁複製；選取元件後於屬性面板調整所有參數。
- 7

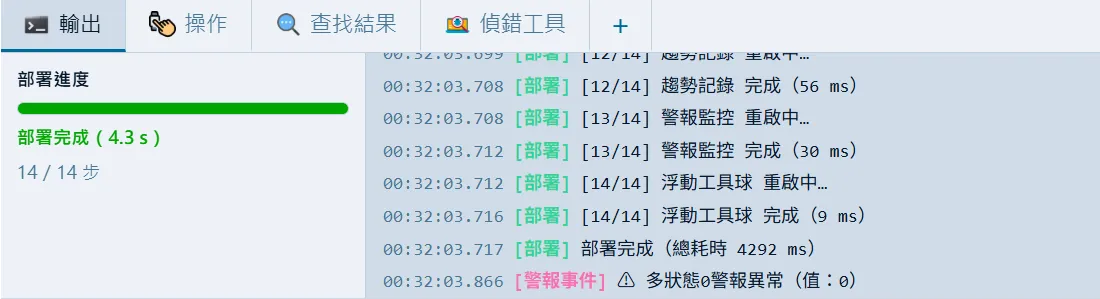

底部面板
部署進度與逐步耗時、操作紀錄、查找結果、偵錯工具（以十六進位檢視通訊收發資料），可彈出為獨立視窗。
- 8
狀態列
編輯器模式、本機後端連線狀態、目前已連線的設備。

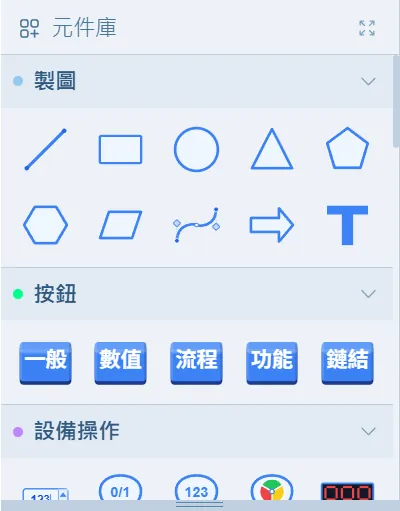

元件庫
依製圖、按鈕、設備操作、儀表、媒體、工程常用分類，展開後直接拖曳；同類型元件可多選後一次編輯屬性。

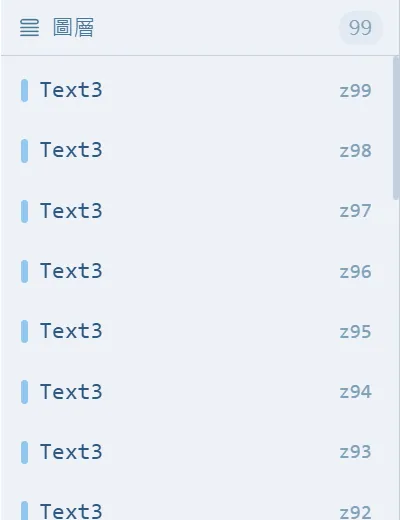

圖層清單
複雜畫面數百個元件仍可清楚管理，Ctrl+G 群組、就地隔離編輯，Ctrl+F 可全域搜尋點位綁定。

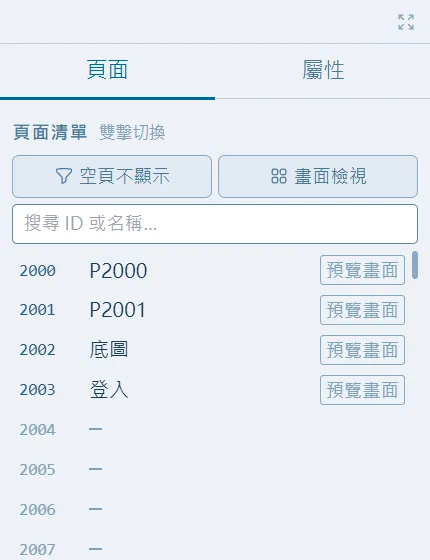

頁面清單
多頁面與彈窗頁，移動、交換、整頁複製時跳頁按鈕與底圖自動同步更新，後期重新編排頁碼時連結不會失效。
SHOWCASE
功能展示

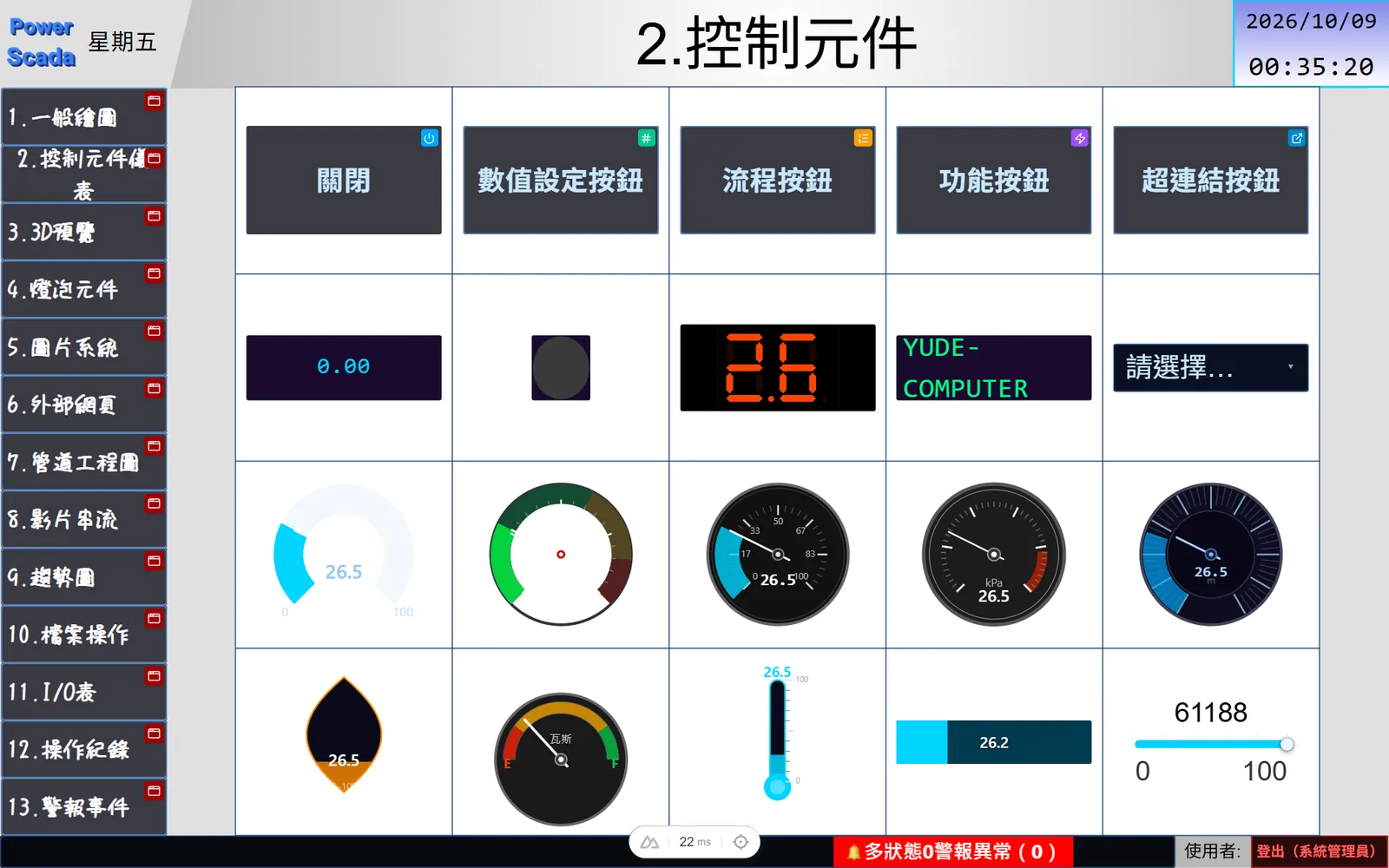

工業元件齊全，內建一百多張圖片直接使用
儀表、七段顯示、多狀態指示燈、按鈕、下拉選單、滑桿、條碼、圖片、影片串流、VNC、3D 模型、內嵌網頁、SQL 表格、警報面板、趨勢圖，拖曳至畫布即可使用。內建一百多張 SVG 向量圖片（泵、閥、槽、風機等），無需另購圖庫素材。
- 儀表：圓形、半圓、溫度計、長條、水位、刻度盤多種樣式
- 按鈕：標準、數值寫入、流程、功能、超連結，三種立體風格
- QR 與一維條碼（含 GS1）、七段顯示、虛擬鍵盤
- 字型設計器、全域字型上傳、漸層填色

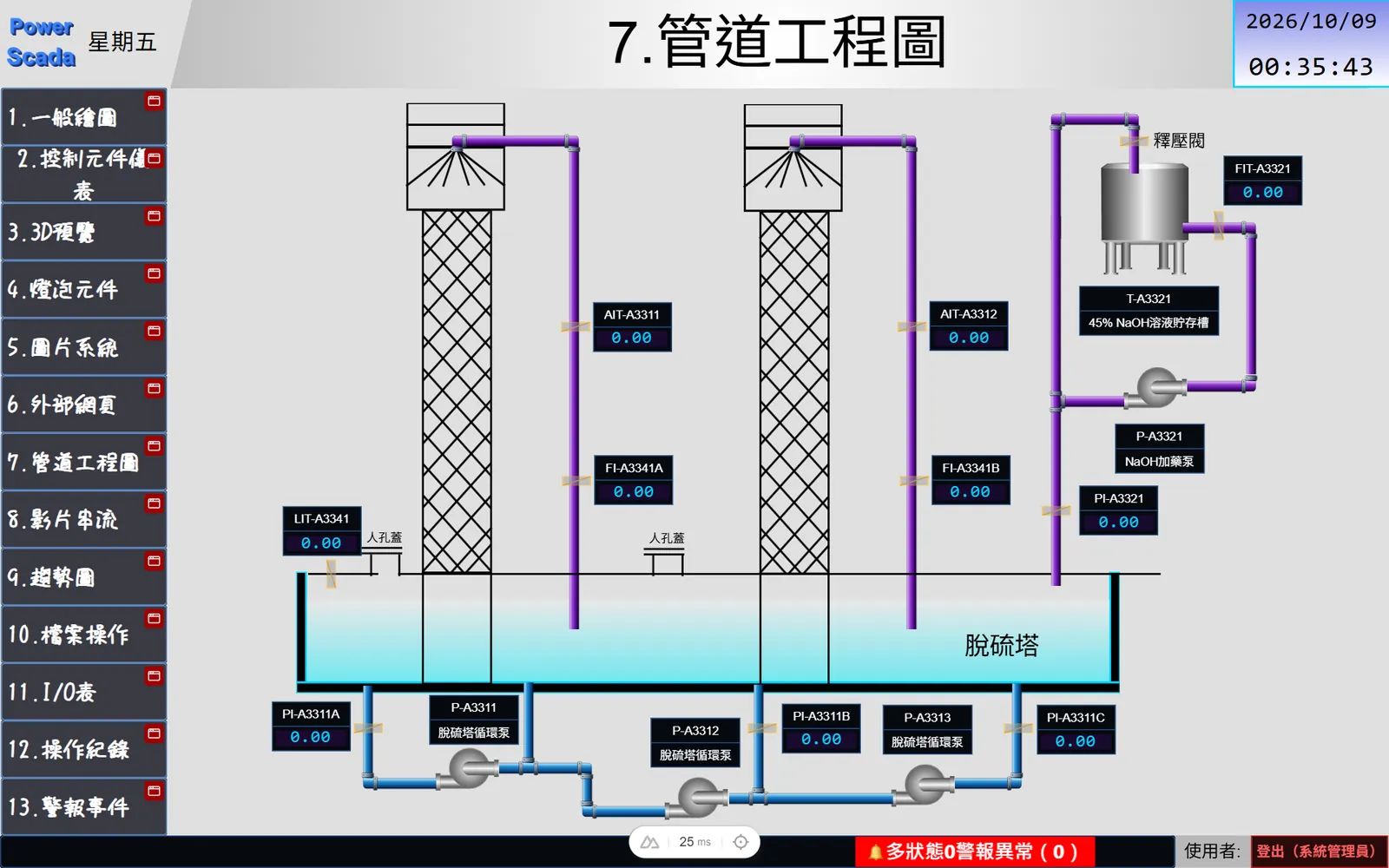

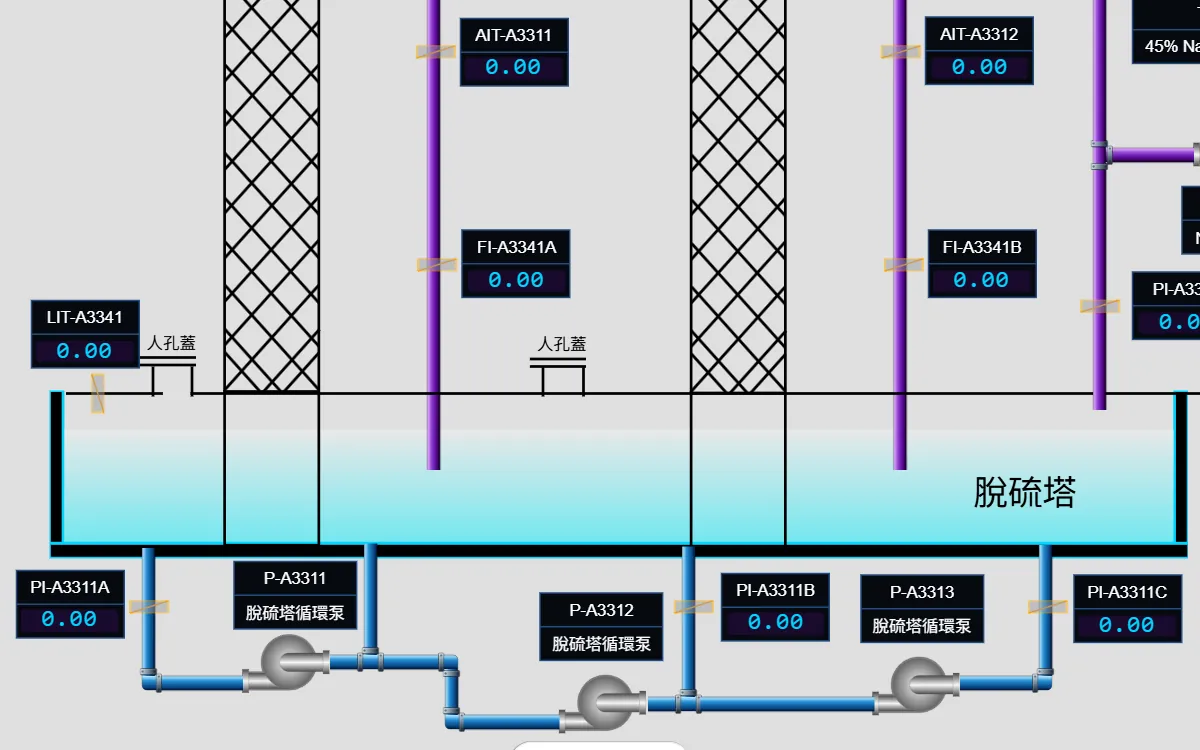

管路圖快速建置
「快速建管」模式：點選起點並往目標方向拖曳，直管自動延伸、轉角自動接合彎頭。水、消防、空氣、蒸氣、化學、廢水等管型各有配色，並支援流動動畫，即使是脫硫塔這類完整製程管路圖也能快速完成。
- 直管自動延伸、轉角自動接合彎頭
- 多種管型配色與流動動畫
- 泵、閥、槽搭配向量圖庫
- 支援任意專案解析度，變更時元件整批等比縮放

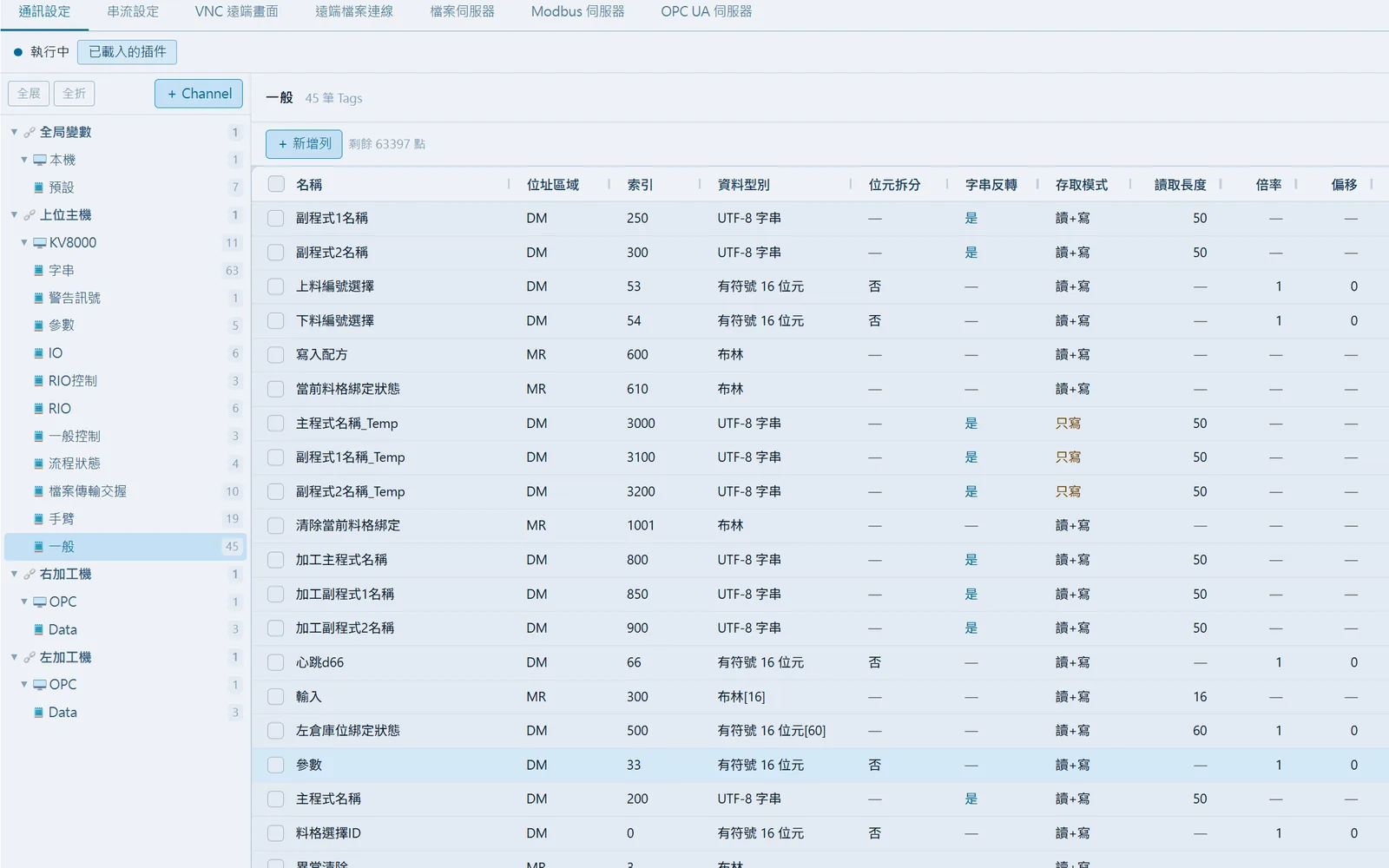

通訊設定以表格完成
通道、裝置、表、點位四層結構，點位以表格編輯：批量建立、自 Excel 整批貼上、匯出匯入、位元拆分、陣列、倍率與偏移。同一專案可同時連接 Modbus、三菱、基恩士、Vigor、BACnet、OPC UA 不同品牌的設備。
- 點位表格批量建立、Excel 匯出匯入
- 位元拆分（0～15 bit）、陣列、倍率偏移、讀寫模式
- BACnet 設備掃描、OPC UA 節點瀏覽匯入
- 通訊測試與穿透工具，斷線自動重連

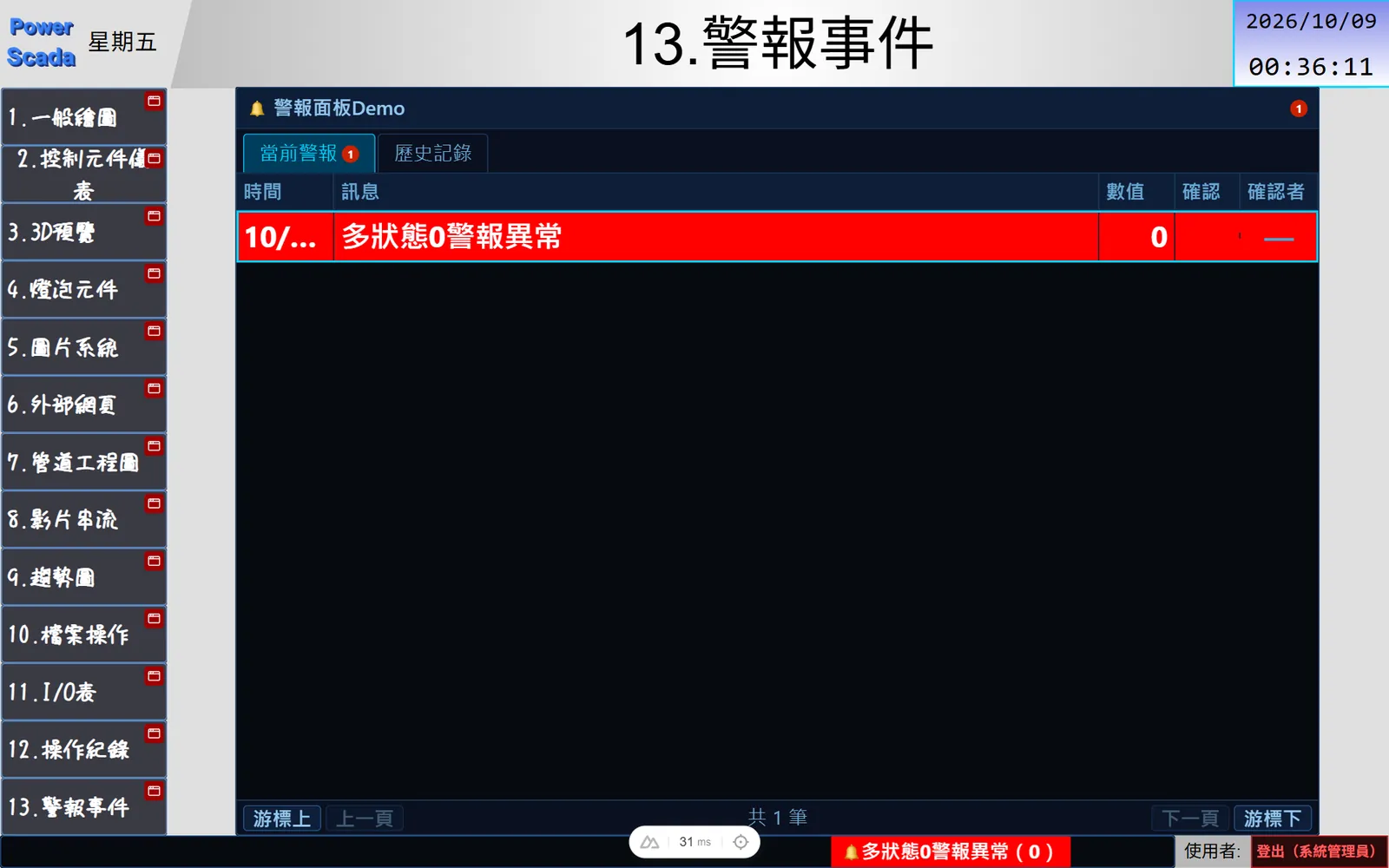

警報、趨勢、報表、排程，無需另購模組
警報規則用表格維護，觸發訊息、顏色樣式、跳頁、確認狀態都在同一列設定。趨勢採樣週期以表為單位，原始資料與壓縮統計分開保留天數。Excel 模板中填入變數，依排程自動產出報表。
- 警報面板、警報甘特圖、異常橫幅
- 趨勢壓縮歸檔，匯出 Excel 可選原始或彙總
- Excel 模板報表，每日／每週／Cron 排程
- 背景任務：點位條件成立時自動跳頁、彈窗、播放警示音、錄影

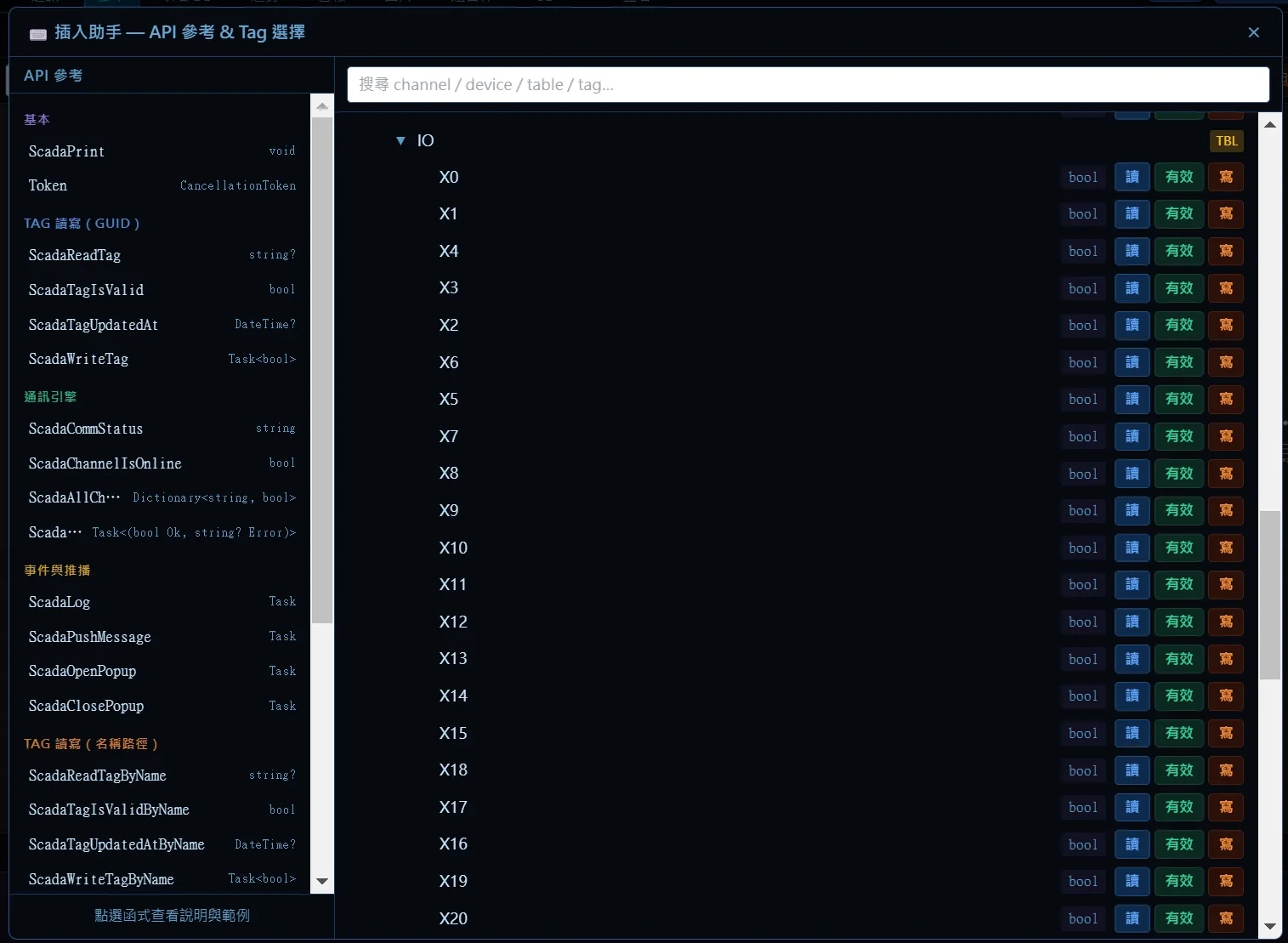

需要進階邏輯時，以 C# 撰寫
內建 C# 腳本引擎與 VS Code 同款編輯器，具備語法高亮、自動完成與插入助手。可讀寫任何點位、呼叫 HTTP API、操作本機與遠端檔案、開啟彈窗、產出報表，全局腳本可共用變數與函式。
- 定時循環、手動觸發、全局腳本
- 讀寫點位含型別化讀取與安全轉型
- HTTP、SFTP／SCP／WebDAV 檔案操作
- 功能鍵 F1～F12 可直接綁腳本

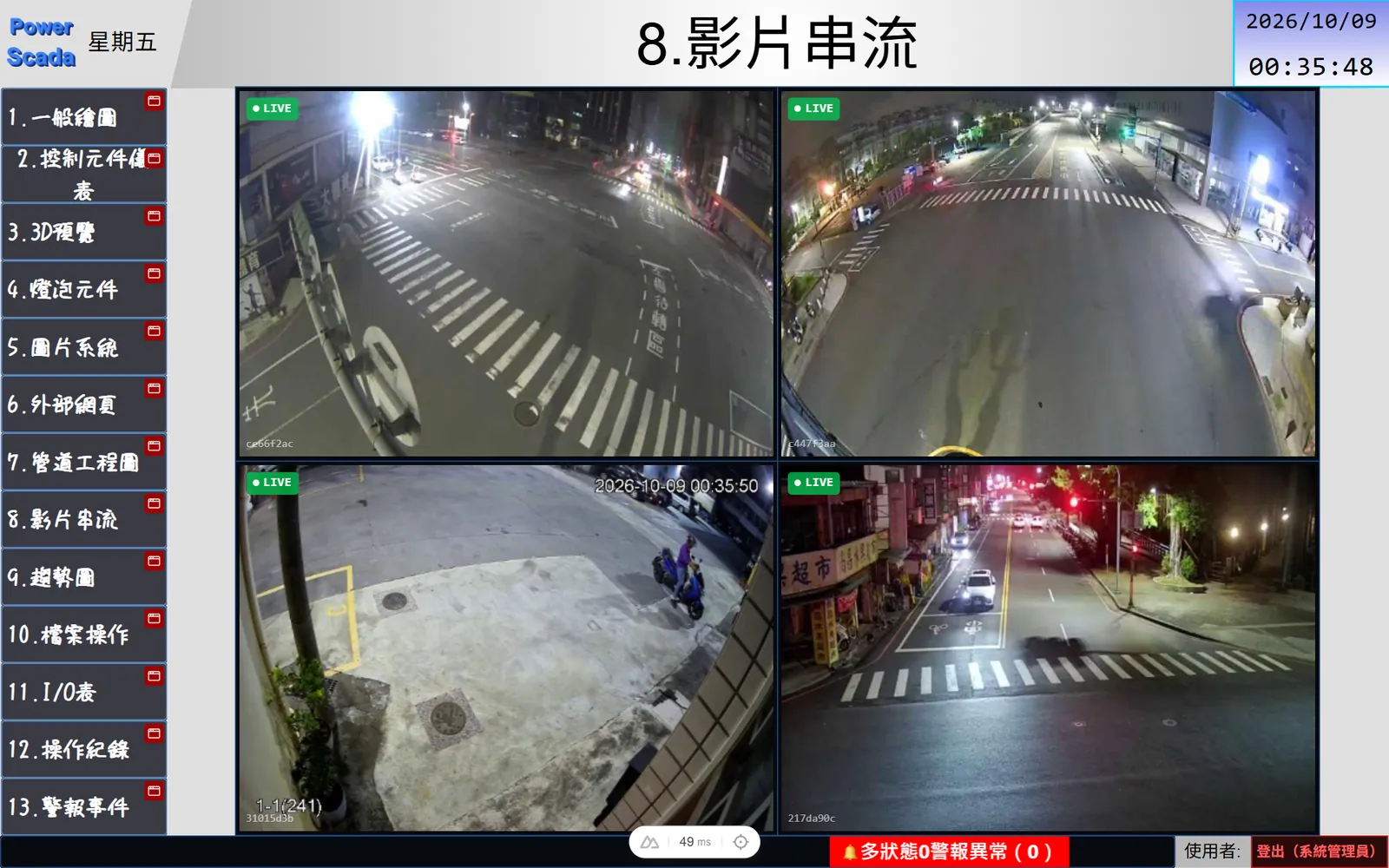

攝影機與遠端畫面也在同一個畫面裡
RTSP／HTTP 攝影機串流、事件觸發錄影（觸發前後各 N 秒）、VNC 遠端畫面（於圖控畫面內直接操作人機或電腦），皆以元件形式提供，監看數據的同時可檢視現場影像。
- RTSP、HTTP 快照、MJPEG、影片檔播放
- 事件觸發錄影與片段回放
- VNC 遠端觀看與操作
- 3D 模型與內嵌網頁元件
線上修改，所見即所得
系統運轉中即可修改：編輯器中的畫面即為現場呈現的畫面，按下「部署」即時生效，無需停機、無需重新安裝，部署進度與各步驟耗時皆可檢視。運轉中編輯僅同步有變更的區段，無需整個專案重新部署。
- Windows 安裝程式，一台工控機即可部署
- 完全離線運作，支援 OTA 遠端更新
- 運轉中編輯、分區同步
- 專案匯出檔可加密，支援備份與還原
- 規劃中：PSHMI，整套圖控直接運行於人機介面
MORE FEATURES
更多內建能力
現場運維的每個環節皆有對應功能，無需再整合多套工具。
多國語一鍵切換
8 種語言，由一個點位決定目前語言，PLC、按鈕、腳本皆可切換；可匯出 Excel 交付翻譯。
觸控與虛擬鍵盤
觸控最佳化，英文／注音／拼音鍵盤，長按、觸控音效與蜂鳴器，彈窗頁與螢幕保護畫面。
權限與登入
Admin／Engineer／Operator 角色加元件等級，登入登出元件，後端寫入 API 需登入驗證。
Runtime 定向與嵌入
從編輯器把所有現場螢幕切到指定頁；純畫面路由可以 iframe 嵌入 MES、ERP 或入口網站。
組合件
可重用、帶參數的元件組，獨立管理面板，匯出匯入跨專案共用，可將常用畫面建立為標準組合件。
資料儲存與整合
趨勢、警報、操作紀錄可存 PostgreSQL、SQLite 或外部資料庫；SQL 表格元件可查詢外部資料庫。
檔案與遠端
FTP 檔案伺服器、SFTP／SCP／WebDAV 遠端檔案、USB 隨身碟檔案清單。
AI 助手介接
內建 MCP 服務，AI 助手可以直接讀取專案、建畫面、設通訊與警報、查系統狀態。
專案保護與稽核
匯出檔加密、專案鎖、操作紀錄、硬體狀態（CPU／記憶體／磁碟）視窗。
PROTOCOLS
通訊支援
Modbus、三菱 MC、基恩士 KV、Vigor、BACnet、OPC UA 皆為內建驅動，安裝完成即可連線，無需另購通訊模組。
Modbus TCP
Ethernet，可作為伺服器端
- 客戶端
- 伺服器端
- 並行連線
Modbus RTU
RS-232／RS-485 串列
- RS-485
- RS-232
- 串口映射
三菱 MC 3E
FX5／Q／iQ-R 系列
- FX5
- Q 系列
- iQ-R
基恩士 KV
KV-3000～KV-8000
- KV-3000
- KV-5000
- KV-7000
- KV-8000
豐煒 Vigor
VS TCP、VB／VH RTU
- VS
- VB
- VH
BACnet/IP
樓宇設備與點位掃描
- BACnet/IP
- 設備掃描
- 點位掃描
BACnet MS/TP
RS-485 匯流排
- MS/TP
- RS-485
OPC UA
客戶端與伺服器（依授權）
- 訂閱模式
- 憑證信任
- 節點匯入
- 伺服器端
作為伺服器對接上位系統
可作為 Modbus TCP 伺服器與 OPC UA 伺服器，將現場資料提供給 MES、BMS 等上位系統。
- Modbus TCP Server
- OPC UA Server
設備探測
BACnet 設備與點位掃描、OPC UA 節點瀏覽與匯入，無需逐一手動輸入位址。
- BACnet 掃描
- OPC UA 瀏覽
- 常用設備清單
點位表格
批量建立、Excel 貼上與匯出匯入、位元拆分、陣列（可綁單一元素）、倍率偏移、UTF-8 字串。
- 批量建立
- Excel 匯出匯入
- 位元拆分
- 陣列
通訊工具
可對運轉中的通道直接傳送原始封包並檢視回應；穿透工具可讓 PLC 原廠軟體經由圖控主機連線至現場設備；斷線自動重連、異常橫幅提示。
- 通訊測試
- 穿透工具
- 自動重連
LICENSE
依案場規模配置的授權
採點數制加功能旗標：點位數量依授權配置，進階功能依需求加購，小型案場無需購買完整套件。實際數量與項目依授權，洽詢時由團隊依案場規模報價。
- 點數制：點位上限依授權
- 功能旗標：進階功能依需求加購
- 專案保護密碼、匯出檔加密
- 提供試用版，可先評估再導入
INCLUDED
基本內含
- 瀏覽器編輯器與 Runtime
- Modbus、三菱 MC、基恩士 KV、Vigor、BACnet 通訊
- 警報、趨勢、報表、排程、背景任務
- C# 腳本引擎
- 多國語、權限、操作紀錄
ADD-ONS
依需求加購
- 內建向量圖庫
- OPC UA 客戶端與伺服器
- VNC 遠端畫面
- 事件觸發錄影
- MCP AI 助手介接
- 伺服器台數
實際項目與數量依授權，洽詢時由團隊說明。
FAQ
常見問題
WebServer 圖控、離線部署、PLC 通訊，客戶最常詢問的問題。
什麼是 WebServer 圖控？
以瀏覽器作為人機介面的監控系統。操作人員無需安裝軟體，電腦、平板、手機開啟網址即可檢視完整圖控畫面。PowerScada 從畫面設計、設備通訊到現場運轉都在瀏覽器裡完成，工廠產線、消防、BA 樓宇都能用。
PowerScada 支援哪些 PLC 和通訊協定？
Modbus TCP／RTU、三菱 MC 3E（FX5、Q、iQ-R 系列）、基恩士 KV 系列（KV-3000～KV-8000）、豐煒 Vigor（VS TCP、VB／VH RTU）、BACnet/IP、BACnet MS/TP、OPC UA 客戶端。本身也能當 Modbus TCP 伺服器與 OPC UA 伺服器，把資料送給上位系統。
需要寫程式嗎？
不用。畫面用拖放、通訊用表格、警報、趨勢、報表、排程皆以設定完成。需要進階邏輯時再使用內建的 C# 腳本，編輯器與 VS Code 同款，具備自動完成與插入助手。
現場沒有網路能跑嗎？
可以。前端完全離線可用，後端是單一執行程序，圖示與字型都內建，一台 Windows 工控機即可運作，無需連接外部網路。
改畫面要停機嗎？
不用。系統運轉中即可修改畫面，所見即所得，按下部署即時生效；運轉中編輯僅同步有變更的區段，無需整個專案重新部署，可大幅縮短現場維護時間。
可以多人同時看嗎？
可以。Runtime 是 WebServer 架構，電腦、平板、手機可同時開啟不同畫面，權限分 Admin、Engineer、Operator 三種角色，可同時連線的數量依授權設定。
PowerScada 適合什麼場合？
樓宇空調、照明、門禁，工廠設備與產線，能源管理，控制室看板都適用。團隊實際導入過 BA 樓宇設備管理、產線監控、消防即時監視與警報，還有多台 PLC 要整合的廠務環境。
怎麼開始？有試用版嗎？
直接聯絡我們，可安排展示、評估與試用版。提供完整說明書，從安裝到上線通常數小時內即可完成，以 Windows 平台部署。
可以直接運行在人機（HMI）上嗎？
目前 PowerScada 以 Windows 工控機部署，Runtime 畫面可由任何觸控人機、平板或電腦透過瀏覽器開啟。團隊後續將推出 PSHMI，讓整套圖控直接運行於人機介面，無需另外配置電腦。
PowerScada 是台灣開發的嗎？
是，由潤鞍科技團隊自主研發，團隊在自動控制現場累積 5 年以上經驗。相較於國外通用型 SCADA，PowerScada 依台灣現場需求設計，繁體中文介面、台灣在地服務，問題直接由開發團隊處理。
PowerScada、PS 圖控、潤鞍圖控是同一套系統嗎？
是同一套。PowerScada 是潤鞍科技自主研發的圖控系統正式名稱，團隊與客戶平常簡稱 PS 圖控或 PS 圖控系統，也有人直接叫潤鞍圖控、潤鞍 SCADA。不論用哪個名稱，指的都是這一套在瀏覽器裡設計與運轉的 WebServer 圖控平台。
CONTACT
洽詢與試用
需要產品展示、場域評估或申請試用版，歡迎來電或來信，由開發團隊直接回覆。
