VNC、影像與檔案

VNC 遠端畫面

在畫面上直接觀看並觸控操作內建 VNC 伺服器的人機面板（Weintek、Pro-face、西門子等）或 Windows、Linux 桌面。後端只傳送變動區塊，多個瀏覽器共用同一條後端連線。

• 觸控對應：單指為左鍵、長按 0.6 秒為右鍵，實體滑鼠與滾輪原樣轉送。
• 連線模式：「有人看才連」（最後一個觀看者離開後依閒置秒數斷線，預設 10 秒，不長期佔用人機的客戶端名額）或「長連線」（專案啟動即連、斷線每 2 秒重連）。
• 可設唯讀與操作等級；觀看與操作都寫入操作紀錄。
• 支援 Raw、CopyRect、Hextile、ZRLE 編碼與標準 VNC 密碼；預設埠 5900。

攝影機與事件錄影

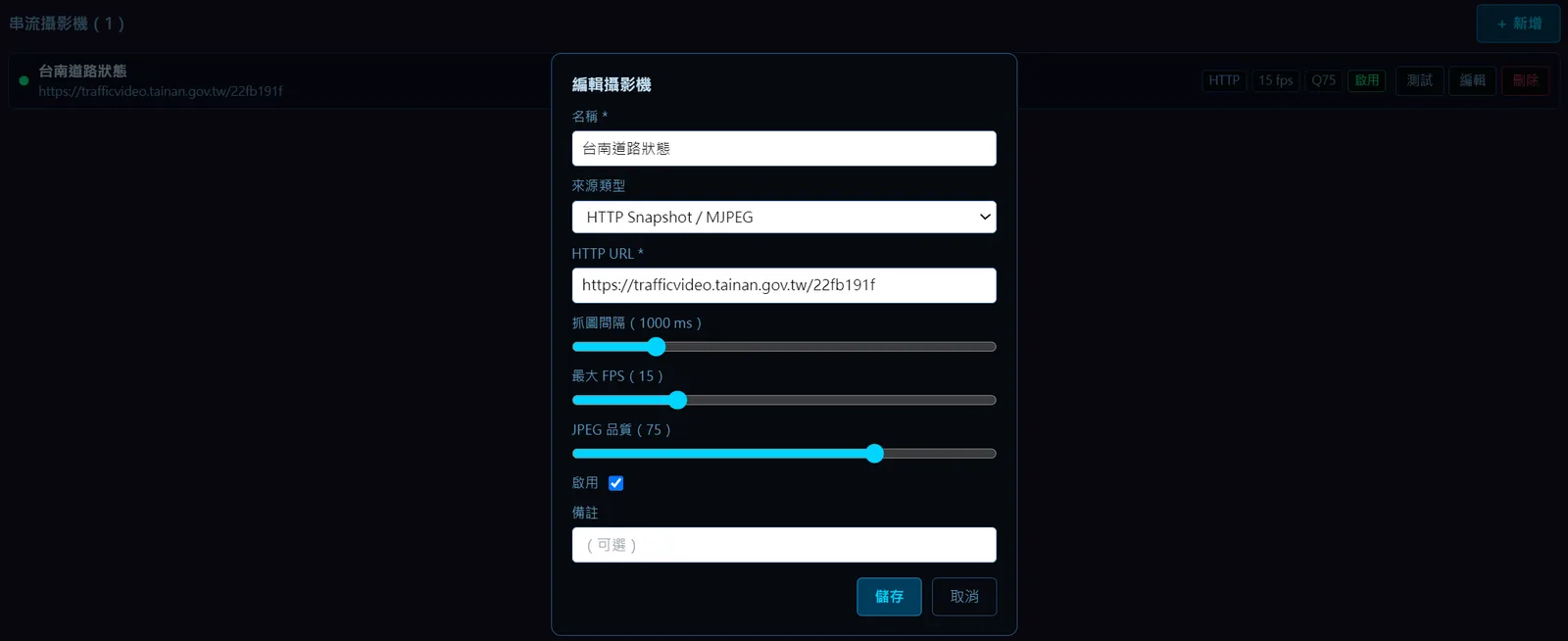

攝影機的 RTSP 位址與帳密在通訊設定維護，畫面元件只需選擇攝影機，可顯示線上與離線徽章。勾選「啟用事件錄影」後，後端把最近 N 秒畫面留在記憶體，由背景任務在條件成立時把觸發前加觸發後的畫面存成片段。

• 觸發前最多 300 秒、觸發後最多 600 秒；同來源再觸發會合併延長，單段最長 30 分鐘。
• 攝影機錄影 1～15 張／秒；長連線的 VNC 畫面也能錄，固定每秒 2 張。
• 事件錄影回放元件：列出片段、播放、暫停、跳到觸發點、0.25～4 倍速；上一部、下一部、上一幀、下一幀可由 PLC 的布林點位控制。
• 片段保留規則在專案設定：儲存目錄（可改 USB 或 SD 卡）、記憶體上限、磁碟上限、保留天數；可標記「保護」避免自動清理。

檔案：FTP、遠端連線、檔案瀏覽器、USB

圖控主機可一鍵開啟 FTP 檔案伺服器，供 CNC、視覺相機等設備連入收發檔案，多組帳號各設讀寫或唯讀，跟隨部署自動開站關站。

• 遠端檔案連線：SFTP、SCP、WebDAV 多條通道，一鍵抓取伺服器指紋；腳本可在本機與遠端之間上傳、下載、搬移、刪除檔案，斷線自動重連。
• 檔案瀏覽器元件：瀏覽主機指定根目錄下的資料夾與檔案，副檔名過濾，清單或大圖示顯示；點選後把路徑、檔名、副檔名等寫入點位，交給流程按鈕或腳本接續處理。
• USB 隨身碟：Linux 設備最多 4 個插槽，唯讀掛載，每 3 秒偵測插拔；影片播放器可直接播放 USB 上的 mp4、webm、ogg。
• 通訊異常橫幅同時涵蓋攝影機串流與遠端檔案連線。

畫面

操作流程

1. 1通訊設定「VNC 遠端畫面」新增連線：名稱、主機 IP、埠、密碼；按「測試」確認可連並取得遠端解析度。
2. 2畫布放入「VNC 遠端畫面」元件，選取該連線，需要時設定操作等級。
3. 3要錄影時先勾「長連線」再勾「啟用事件錄影」；攝影機則在「攝影機」設定勾選並設幀率與前置秒數。
4. 4新增背景任務，動作選「錄影片段」，挑來源並設觸發前後秒數，畫面即時顯示預估片段大小。
5. 5專案設定「事件錄影」設儲存目錄、記憶體上限、磁碟上限與保留天數。
6. 6部署後在 Runtime 觀看；回放用編輯器的「事件錄影」面板，或在畫面放「事件錄影回放」元件。
