通訊：一套系統接多種設備

支援的協定與機種

所有驅動內建，安裝完成即可連線，不需另購通訊模組。

• Modbus TCP、Modbus RTU（RS-232／RS-485）。
• 三菱 MC 3E Binary（FX5U、Q、iQ-R 系列）；三菱 FX2N／FX3U 編程口（RS-422，需 SC-09 轉換線）及經串口伺服器橋接的 TCP 版。
• KEYENCE KV-3000、KV-5000、KV-7000、KV-8000（Host-Link）。
• 豐煒 Vigor VS（TCP／RTU）與 M／VB／VH 系列（RTU）。
• 台達 DVP-ES2、DVP-SE（RTU 與 TCP，以原廠元件名稱定址）；永宏 FATEK FB 系列（串列）。
• BACnet/IP 與 BACnet MS/TP（RS-485），支援設備掃描與點位掃描。
• OPC UA 客戶端：連 Kepware、Siemens、Beckhoff 等伺服器，每張表可選輪詢或訂閱模式。

作為伺服器對接上位系統

Modbus TCP 伺服器支援功能碼 01、02、03、04、05、06、15、16，同一連線多請求並行，可設站號模式、唯讀、最大連線數與 IP 白名單。OPC UA 伺服器提供讀、寫、訂閱，有無加密與 Basic256Sha256 兩種端點，支援帳號密碼與憑證信任管理。兩種伺服器每個專案最多 10 台。

建點位不用一個一個打

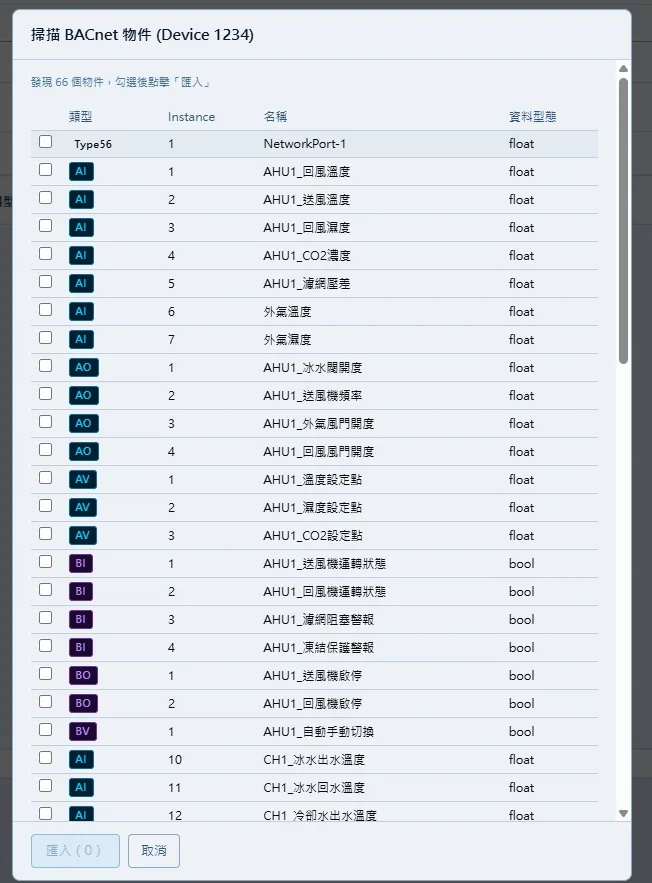

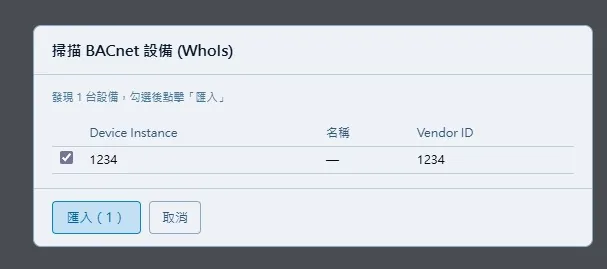

BACnet/IP 以廣播掃描設備，約 10 秒列出全部，一鍵匯入後再掃描該設備的 AI、AO、AV、BI、BO、BV、MI、MO、MV 物件勾選匯入；OPC UA 以樹狀瀏覽節點勾選變數，不需要停止 Runtime。

• 批量建立：設定位址間隔（例如間隔 3 產生 DM0、DM3、DM6）、存取模式與字串長度。
• Excel 匯入匯出：整張通訊表一鍵匯出 xlsx，匯入逐列檢查並列出異常列號與原因；也可直接從 Excel 複製貼上。
• 位元拆分：16 位元的 Tag 可拆成 .0 到 .15 逐位綁定指示燈、按鈕、警報與趨勢，寫入時系統自動讀改寫整字，授權點數仍只計 1 點。
• 陣列 Tag：長度 1～1024，元件可綁單一元素，腳本可整列或單元素寫入。
• 倍率與偏移：顯示值＝原始值 × Scale ＋ Offset，寫入時自動逆算；端序 ABCD、DCBA、BADC、CDAB 在通道層設定。
• 位址即時驗證：依各機種的位址規格檢查範圍、倍數與進位，三菱 FX 與 Vigor 的 X／Y 以八進位輸入，超出範圍會被擋下並說明原因。

穩定性與排錯工具

部署時所有通道同時建立連線，離線設備照常列入監控並在背景自動重連，連上後自動恢復讀取；相鄰點位自動合併成連續讀取區段，減少往返次數。

• 通訊測試：對運轉中的網路或串列通道送出自訂十六進位原始資料並看回應，可自動附加 Modbus RTU CRC，最快每 0.1 秒一次。
• 穿透工具：讓 PLC 原廠軟體或 Modbus 工具透過圖控主機連到現場設備，位址與埠和現場完全相同，同時最多 5 台。
• 每個 Tag 可設讀寫、只讀、只寫；只寫的點位完全退出輪詢。
• 全局變數：不輪詢 PLC 的記憶體變數，可持久化，供腳本、畫面與 Modbus 伺服器使用。

畫面

操作流程

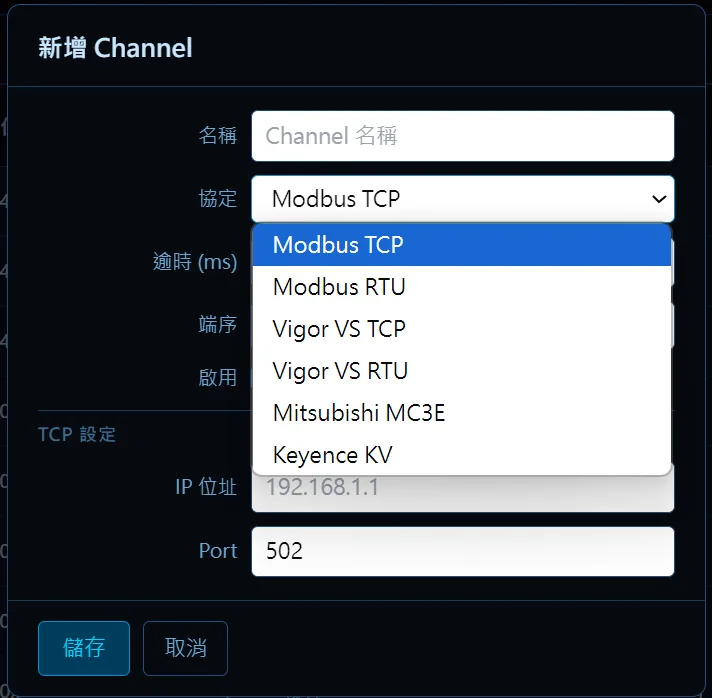

1. 1編輯器工具列「設備通訊」新增通道，選協定並填 IP 與埠，或 COM、鮑率、資料位元、同位、停止位元，以及逾時與端序。
2. 2在通道下新增設備，填站號（Modbus 1～247）、BACnet Device Instance，或 OPC UA 連線資訊。
3. 3新增暫存器表並設定掃描週期（一般 1000 ms，建議最小 200 ms）。

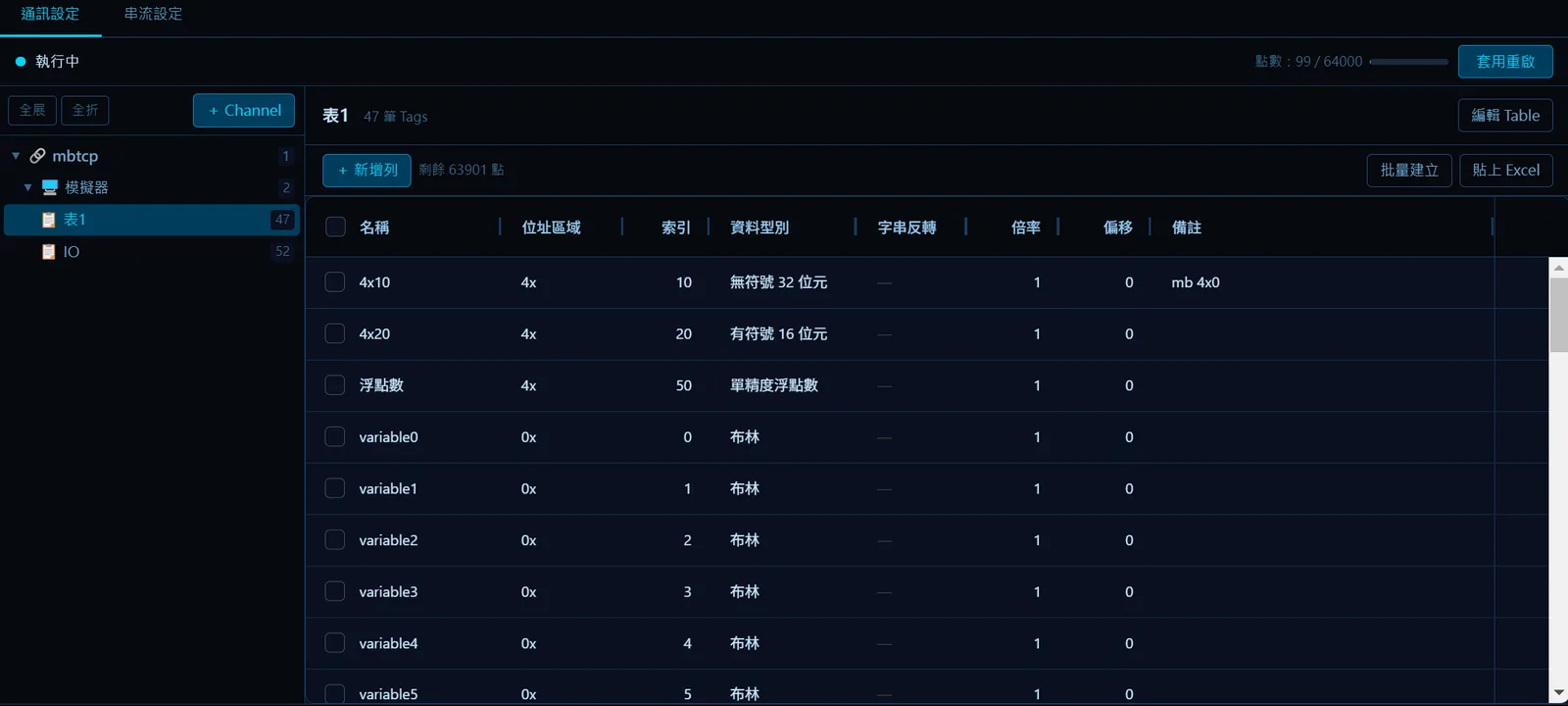

4. 4建立點位：手動輸入、批量建立、貼上、匯入 Excel，或對 BACnet、OPC UA 用掃描與瀏覽勾選匯入；設定資料型別、倍率偏移、單位、位元拆分或陣列長度。
5. 5儲存後部署或「重啟通訊」使設定生效。
6. 6需要排查接線或站號時用「通訊測試」；需要用原廠軟體上下載程式時用穿透工具。
7. 7若要讓上位系統讀取，到「Modbus 伺服器」或「OPC UA 伺服器」分頁新增伺服器並發布表。
