廢水處理廠全廠圖控系統

廢水處理廠的單元很多，調勻、曝氣、沉澱、加藥、放流、污泥脫水，每個單元都有一堆泵浦、風機跟感測器。客戶要的是一套跟現場管線配置對得起來的畫面，操作人員看圖就知道在哪一段，而且運轉紀錄要留得完整。

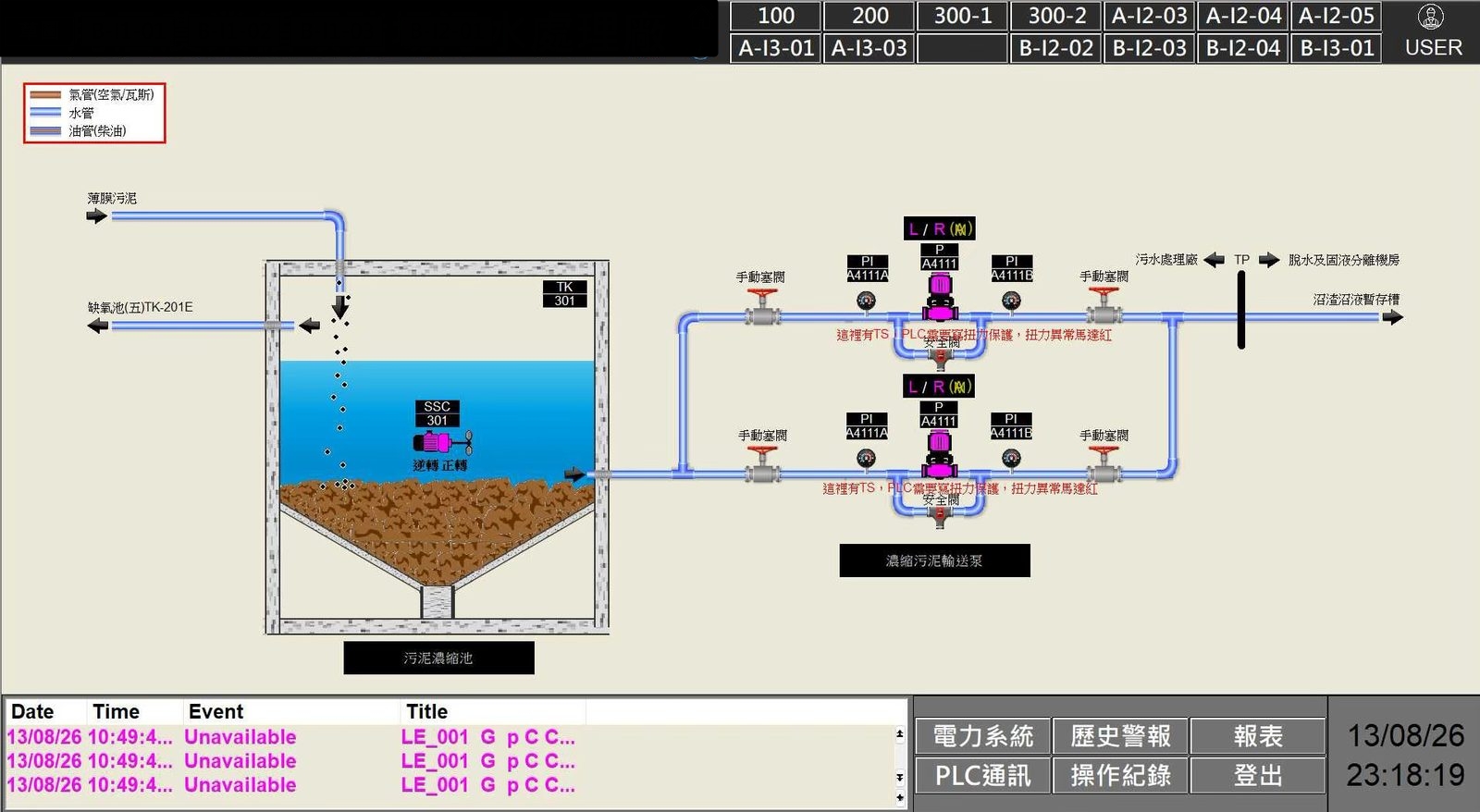

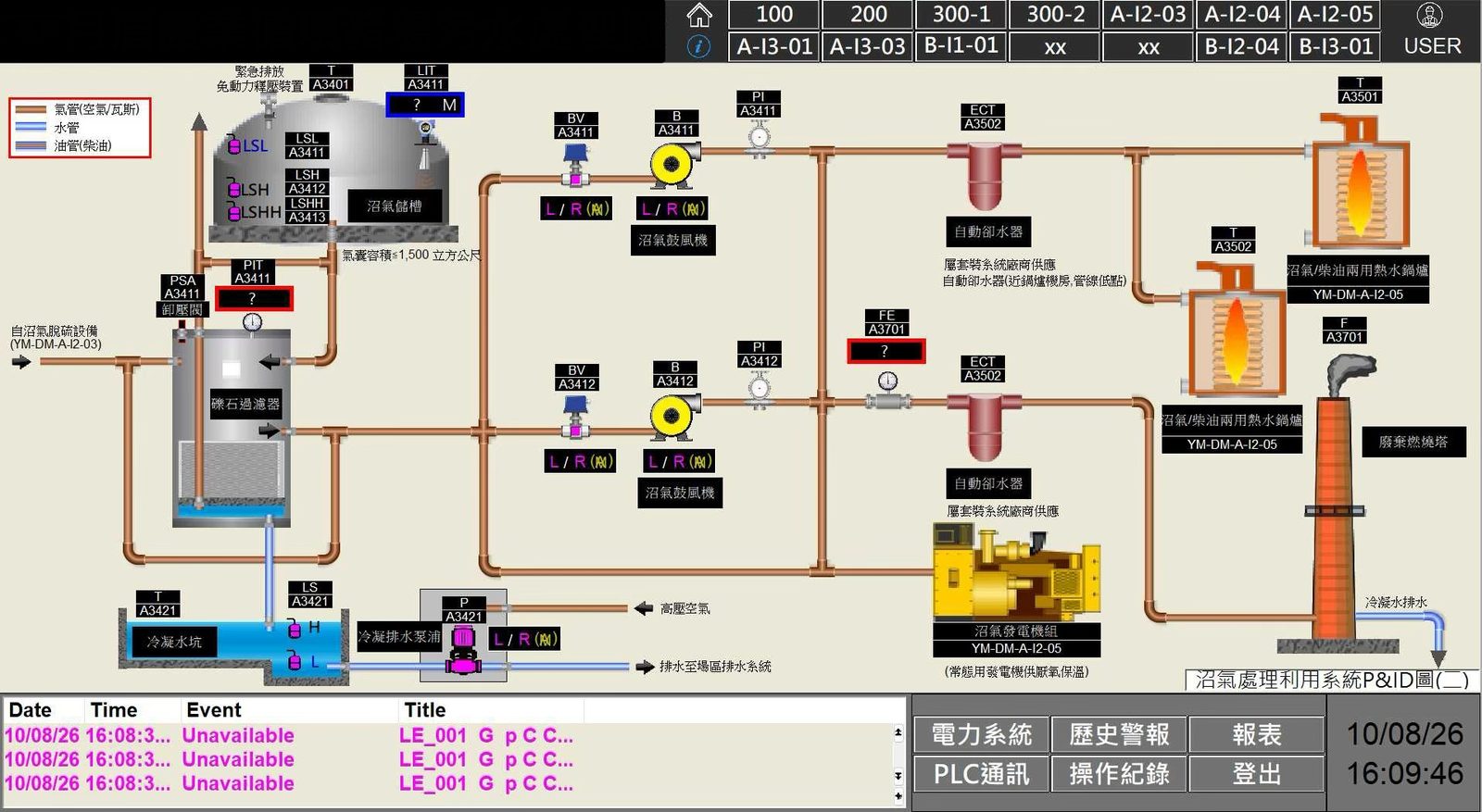

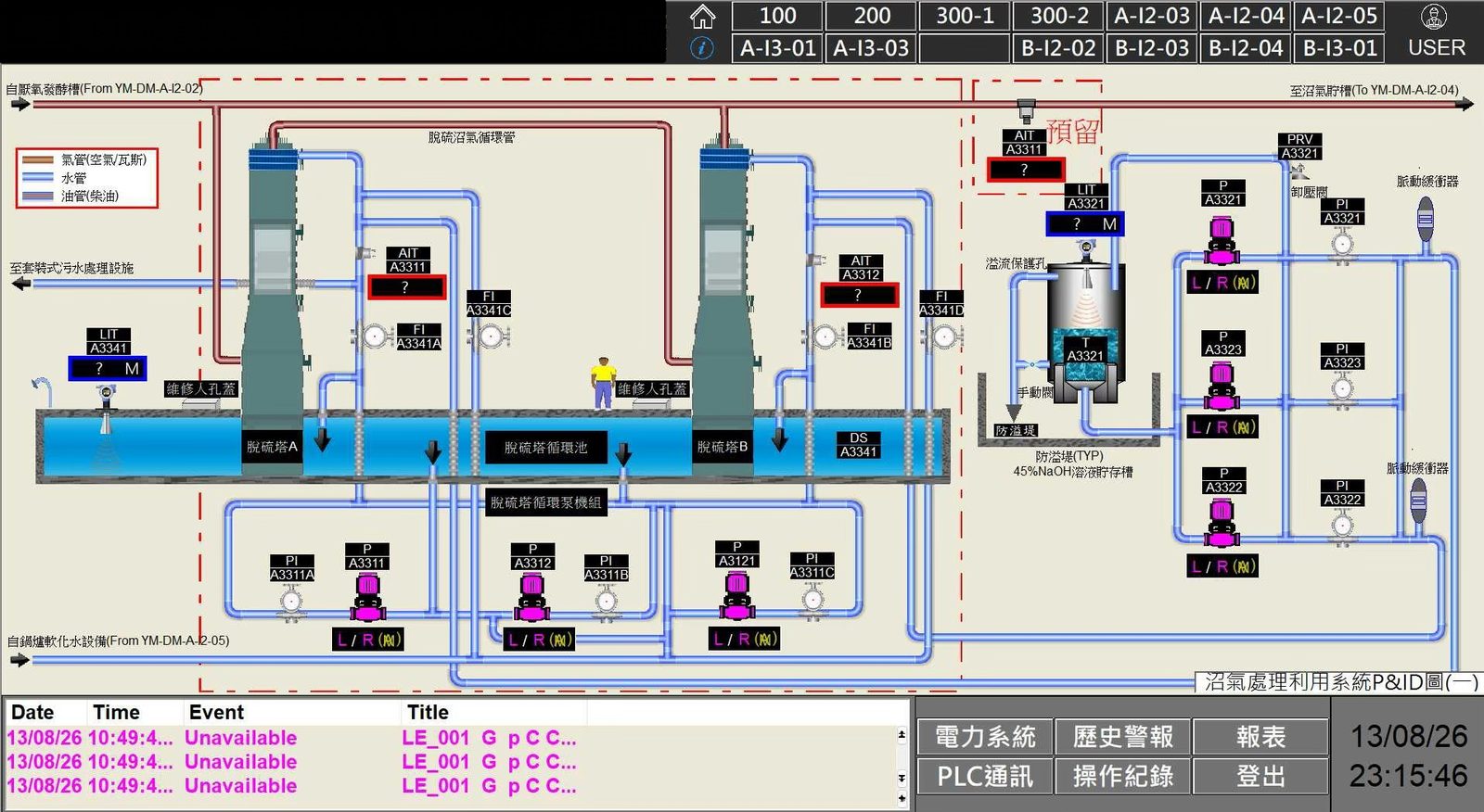

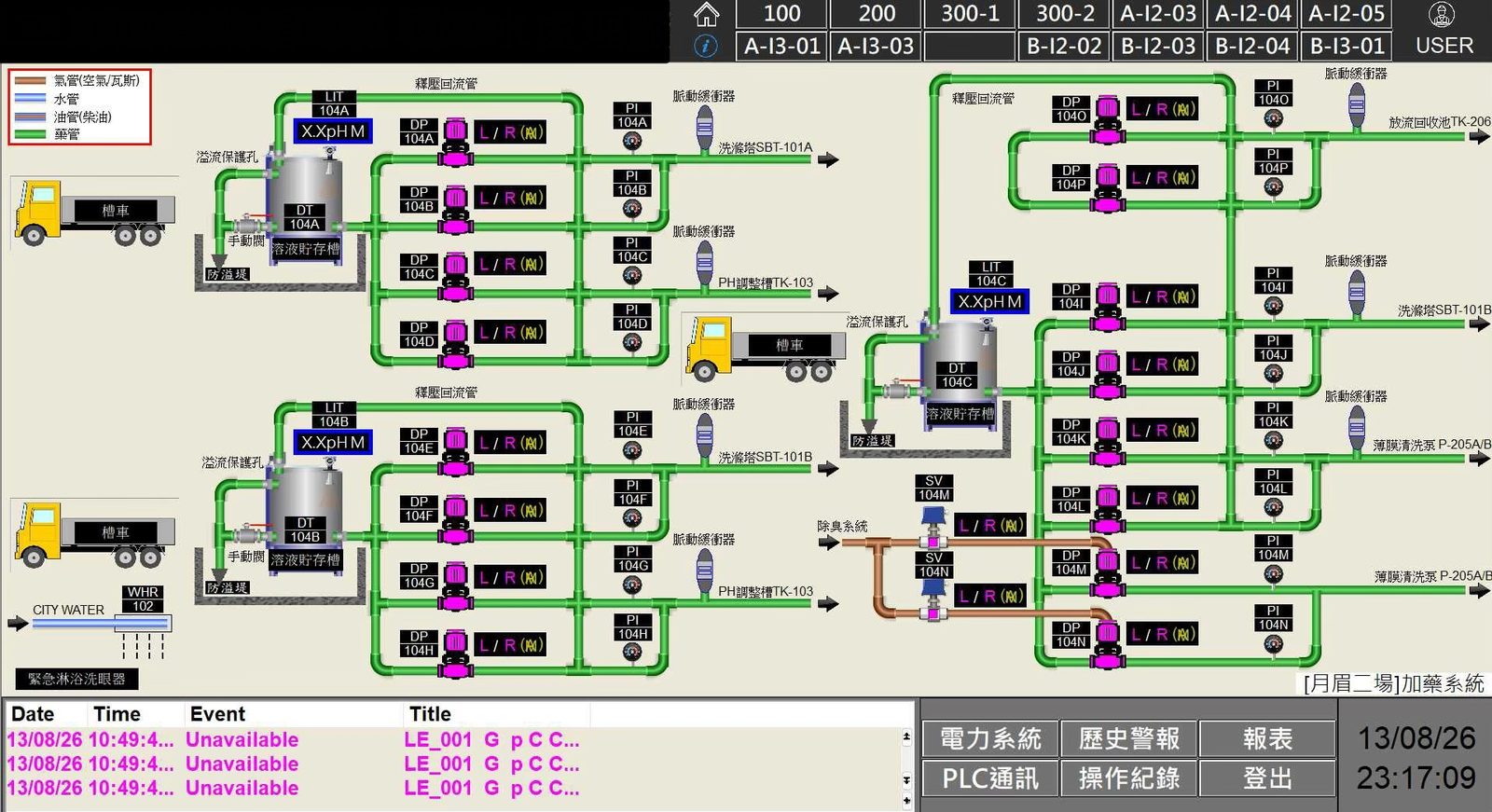

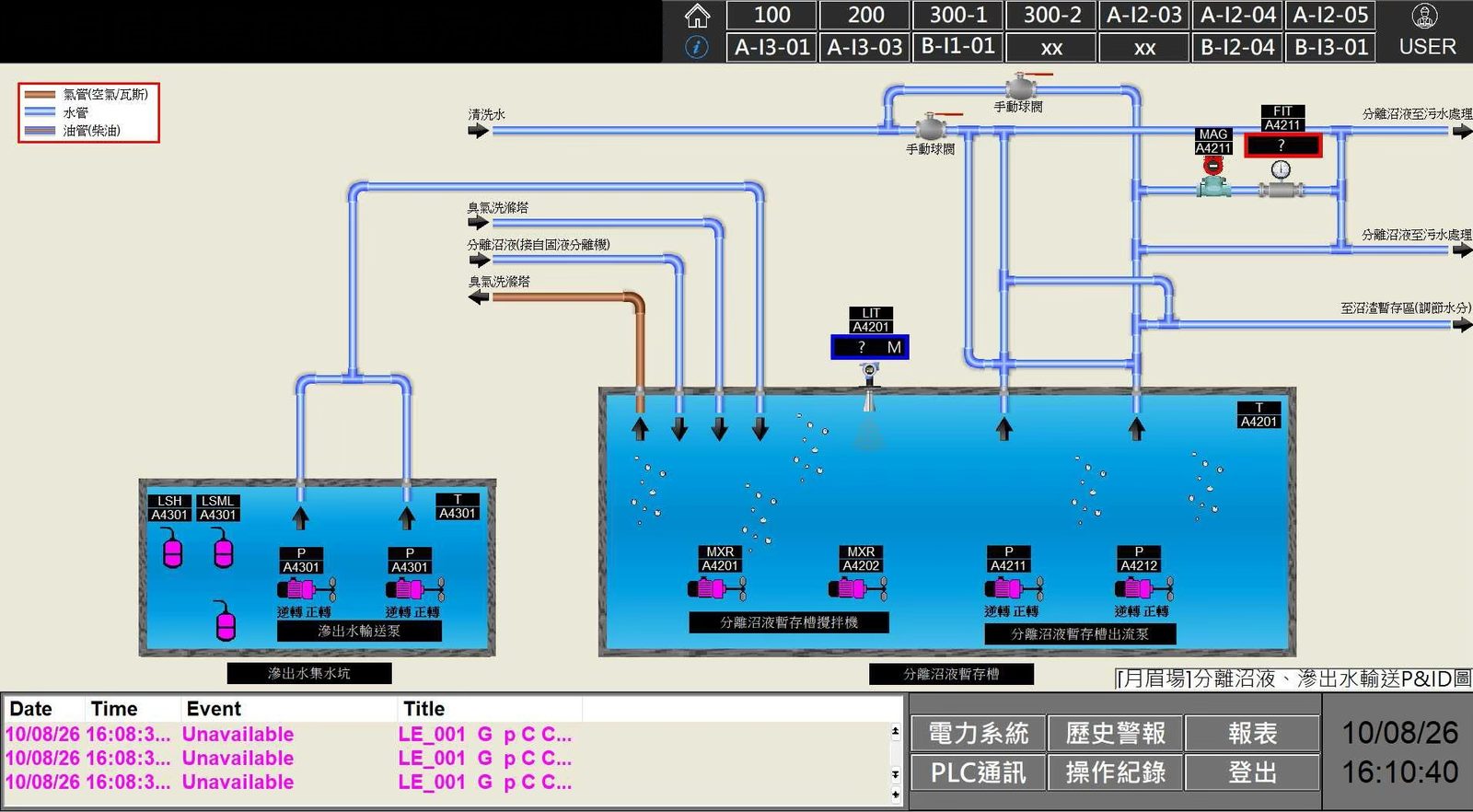

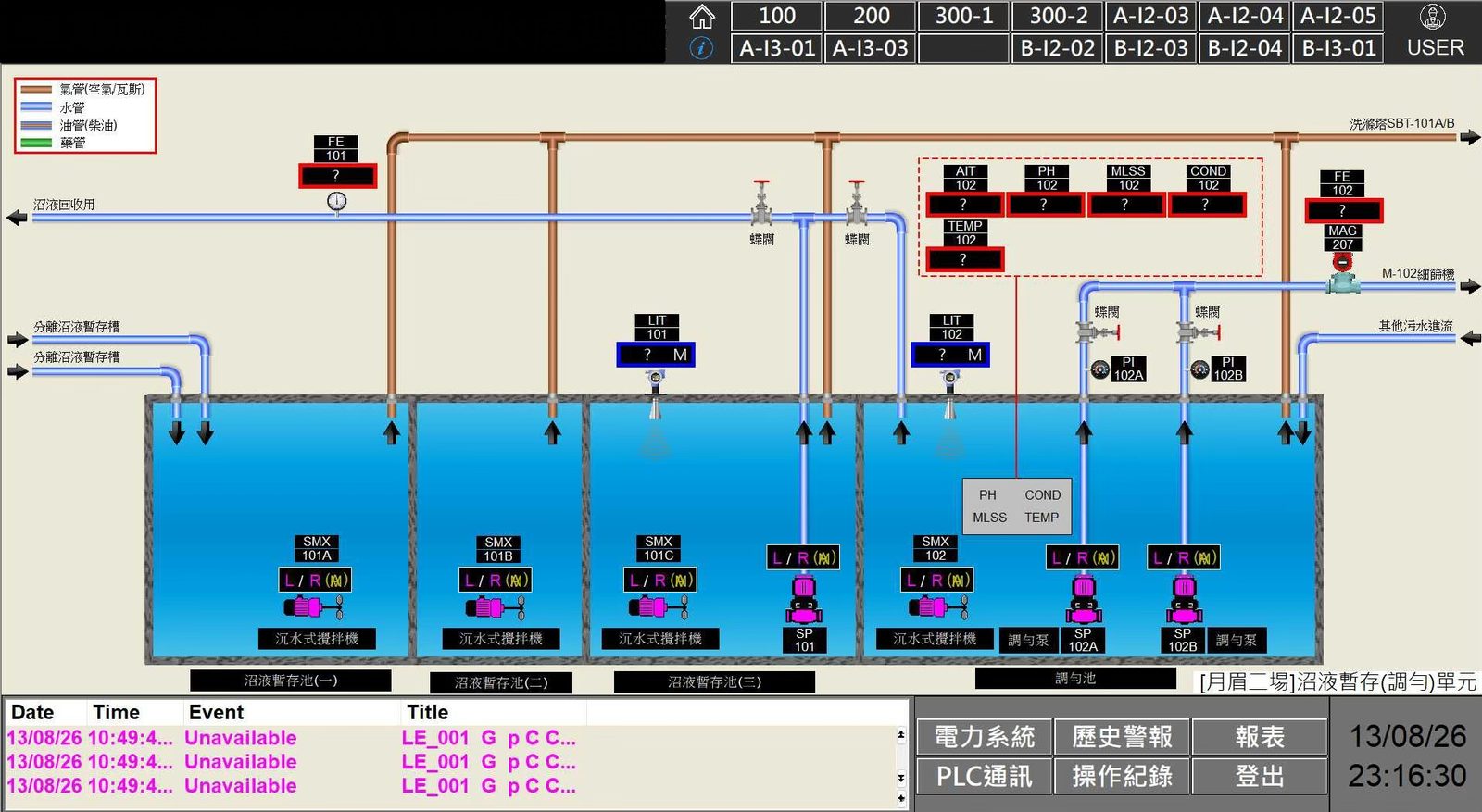

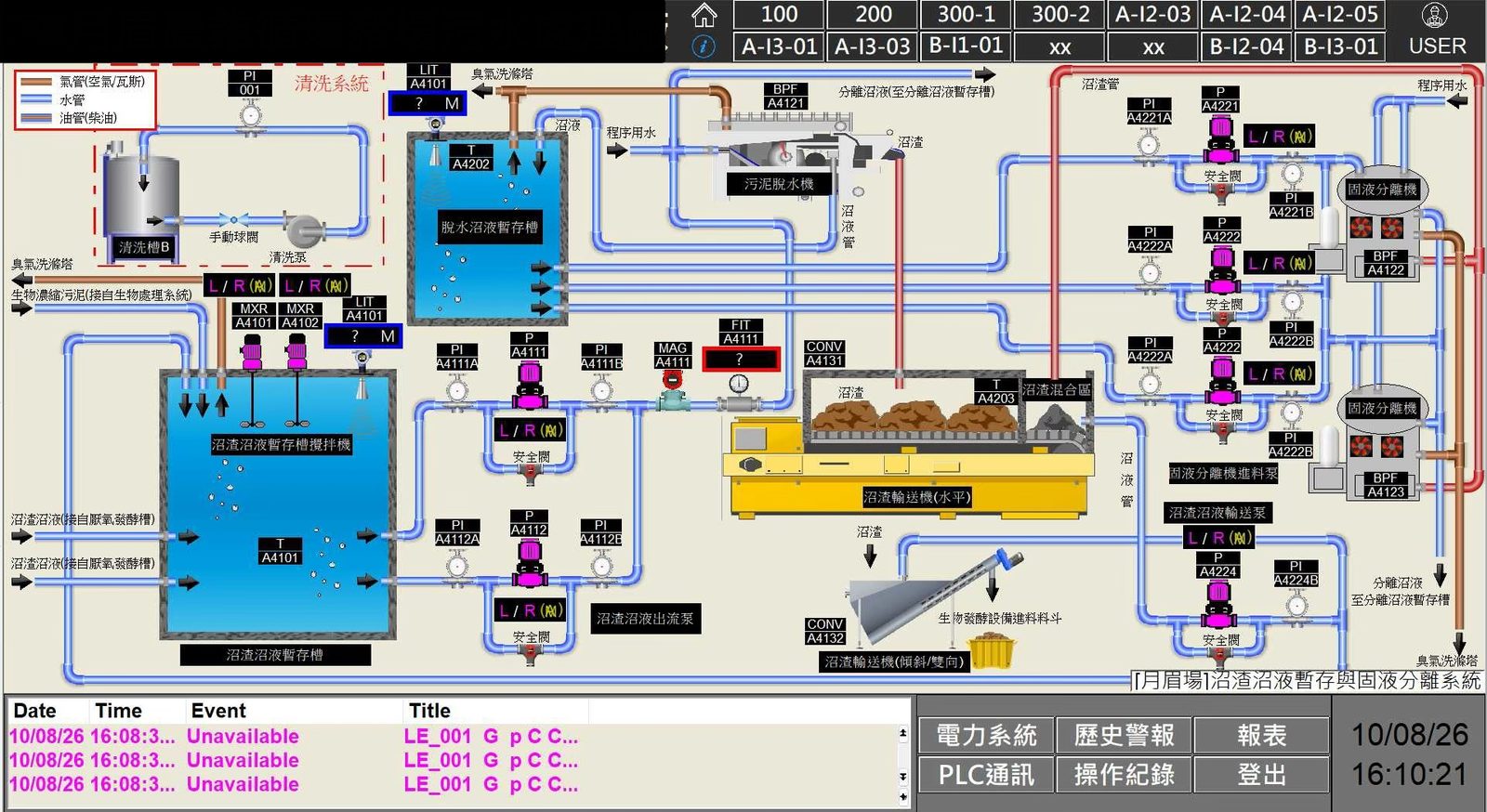

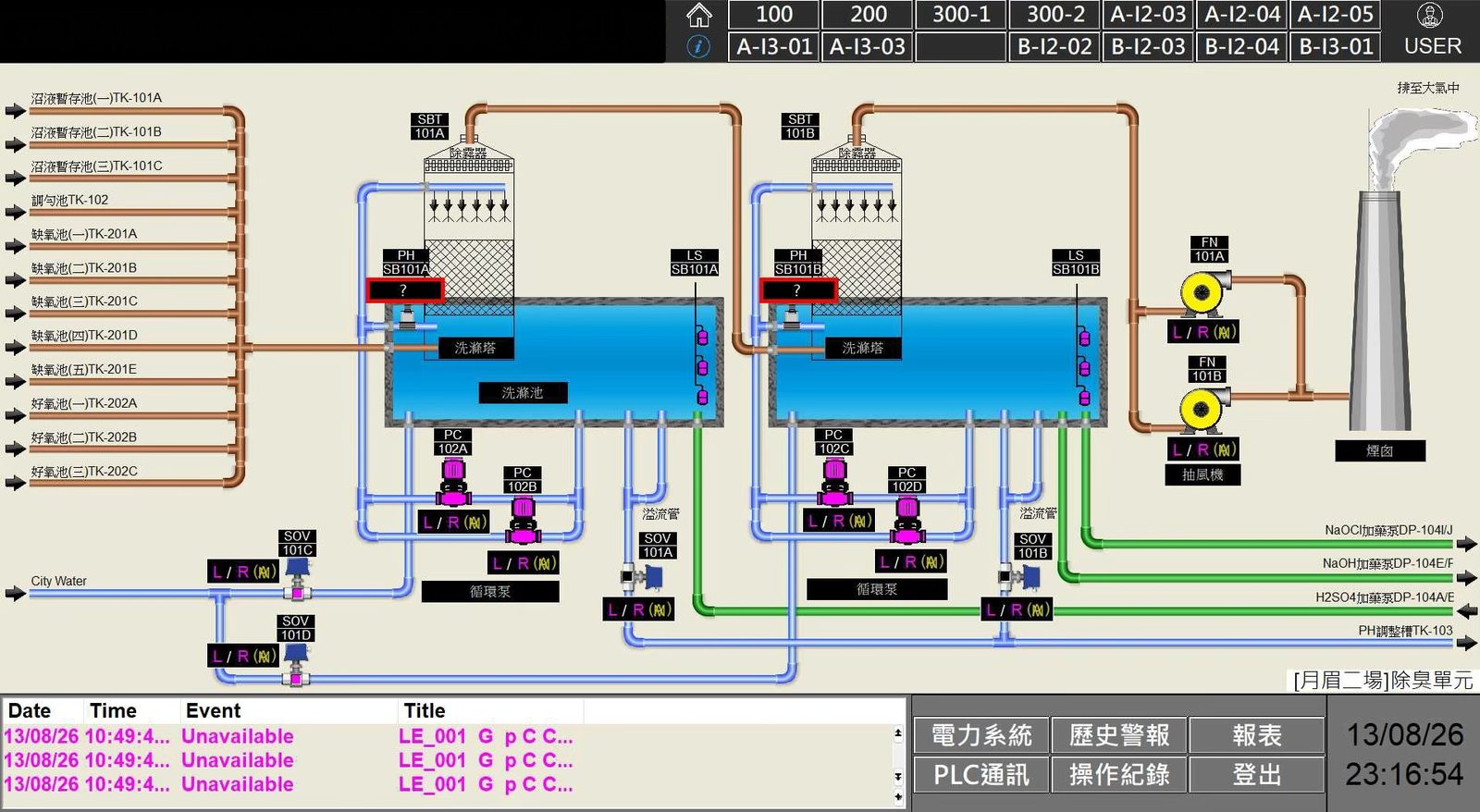

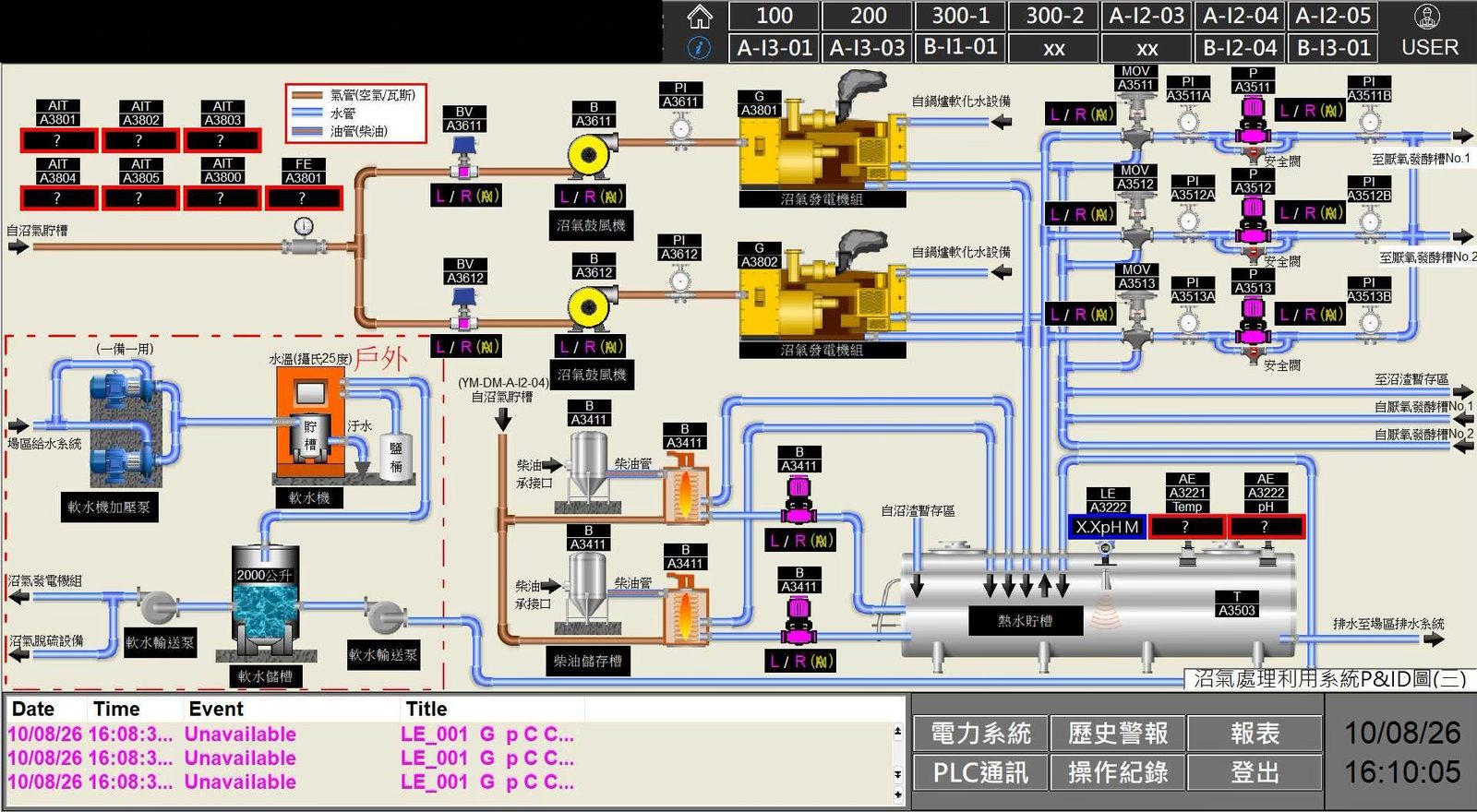

我們直接拿 P&ID 當底，一個單元一張畫面，把泵浦、風機、加藥機、閥件的狀態跟液位、流量、pH、導電度即時值都放在對應的位置上。所有設備動作跟警報都寫進歷史資料庫，報表直接從系統拉。畫面做了十幾張，沼氣部分也共用同一套系統。

• 圖控系統
• PLC 通訊整合
• 流量計、液位計、pH／COND 計
• SQL 歷史資料庫

• 十餘個處理單元畫面
• 依 P&ID 一比一繪製
• 警報、歷史、報表完整

操作人員照著畫面就能掌握全廠流程，哪一段異常、誰在什麼時候操作過什麼，都查得到。
