抽水站監控系統與四面看板

抽水站裡有抽水機、燃油泵、發電機、撈汙機一堆設備，值班人員原本要在好幾個畫面之間切來切去，水位看一個、設備看一個、監視器又是另一套，有狀況時很難第一時間判斷。

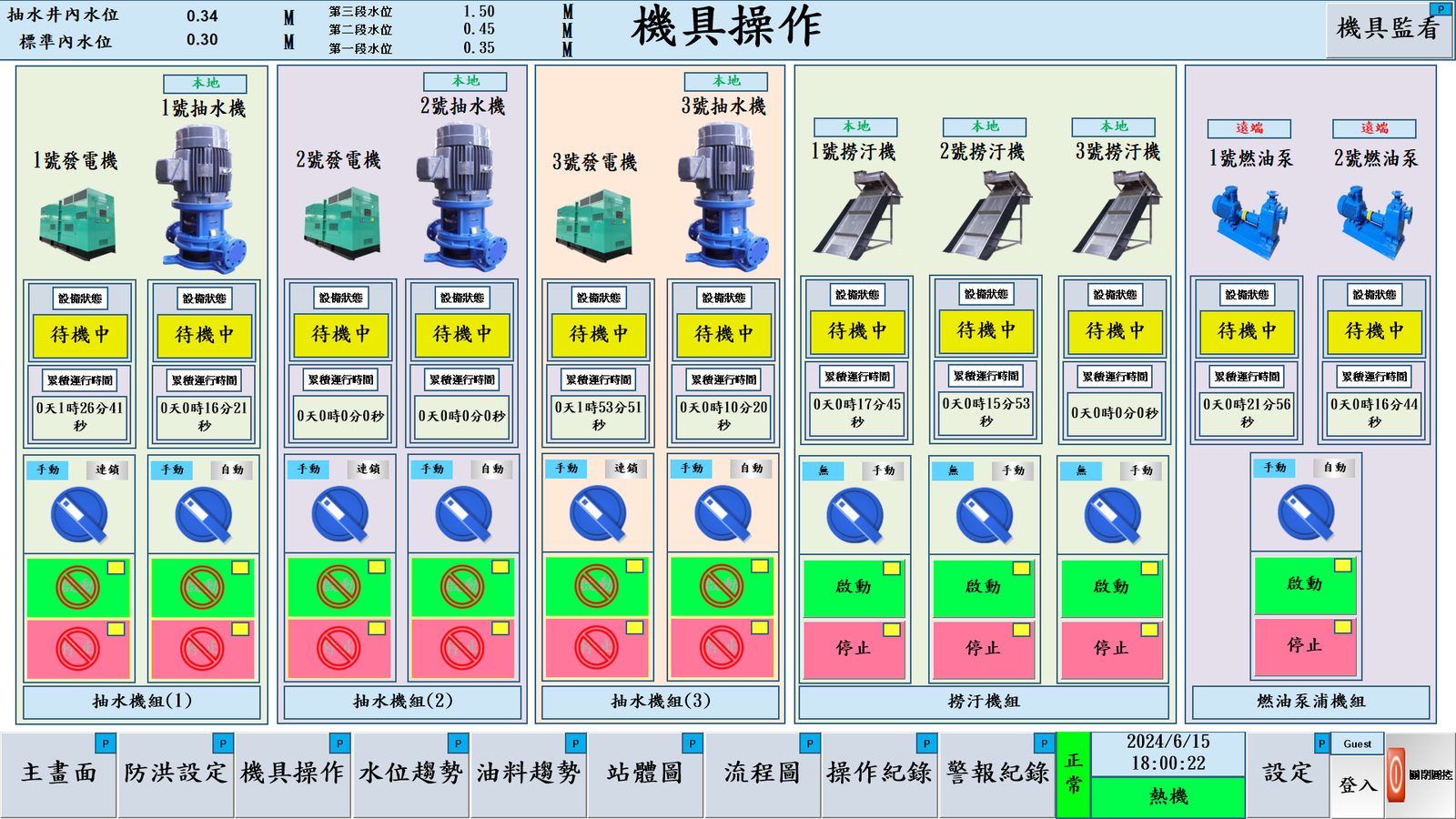

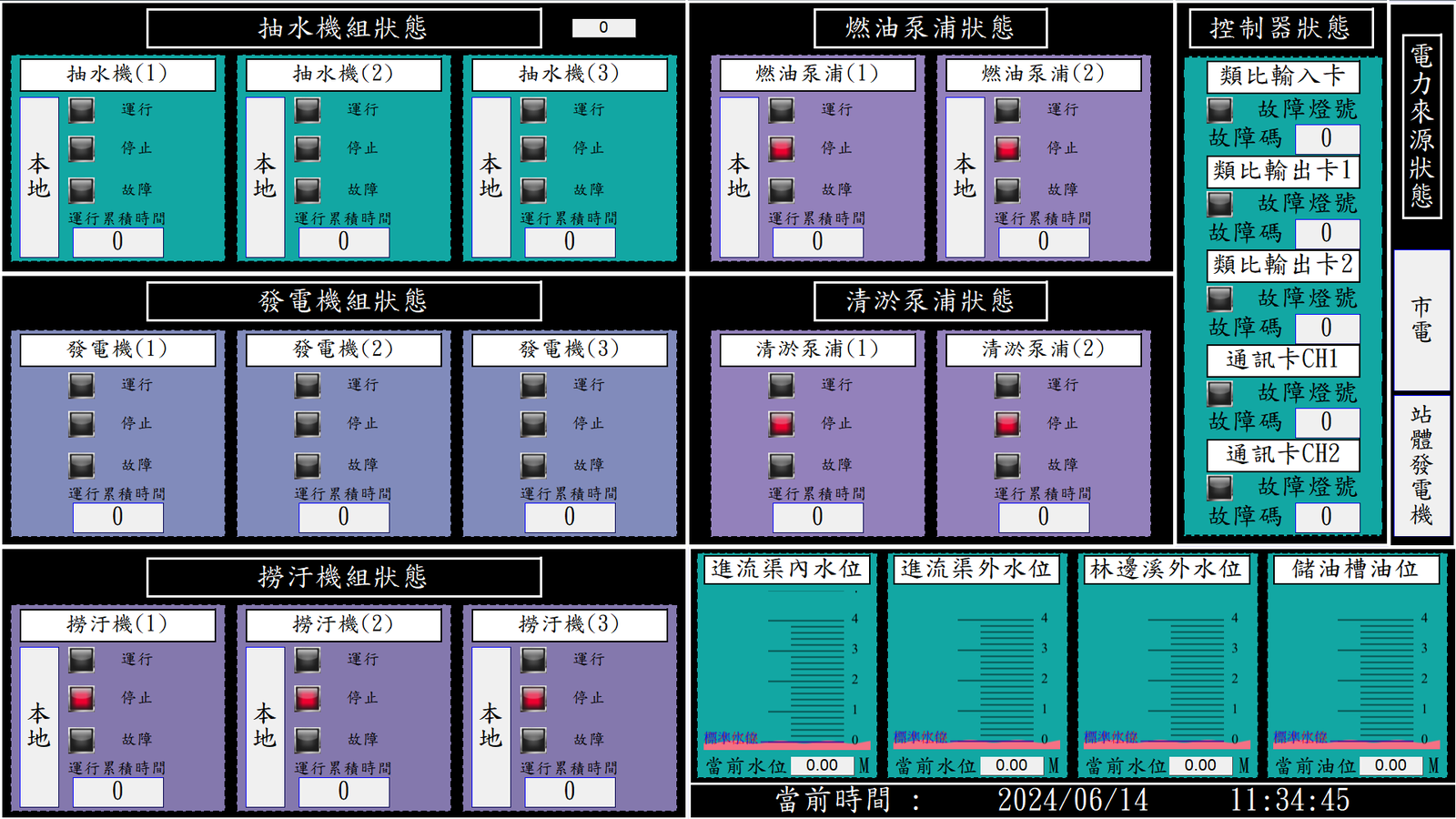

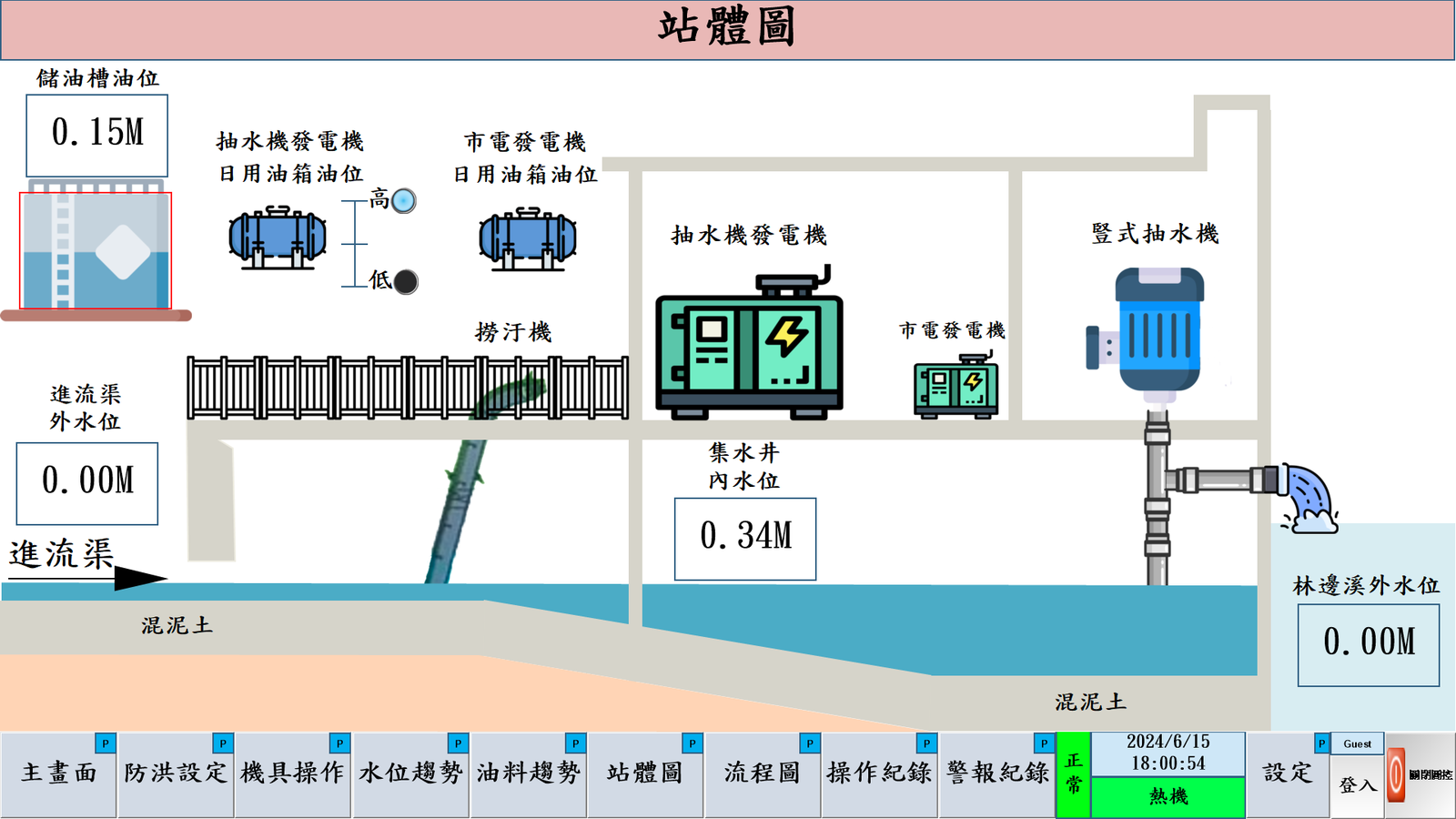

我們用 圖控系統 把機具操作、站體圖、設備狀態三種畫面做出來，再把 CCTV 影像拉進來，四面螢幕同時顯示。機具操作畫面可以直接切本地／遠端跟啟停；站體圖用剖面的方式畫出集水井、逕流渠、儲油槽的液位，一眼就看得出水到哪裡。

• 圖控系統
• PLC 通訊整合
• CCTV 影像整合
• 水位計、油位計

• 抽水機、發電機、撈汙機集中監控
• 四面看板同步顯示
• 水位與油位即時趨勢

現在值班人員坐在控制室就能完成巡檢跟操作，有狀況就看警報紀錄跟歷史趨勢回推原因，不用再跑現場翻紀錄。
