電控工程・2025
控制盤體製作分享
分享我們做控制盤的習慣：強弱電分區、變頻器留散熱空間、線全部走線槽標線號，出廠前點過一遍。
CHALLENGE
客戶需求
控制盤算是設備的心臟，配置沒弄好就是散熱不良、維修卡手、雜訊干擾這幾個老問題。
SOLUTION
解決方案

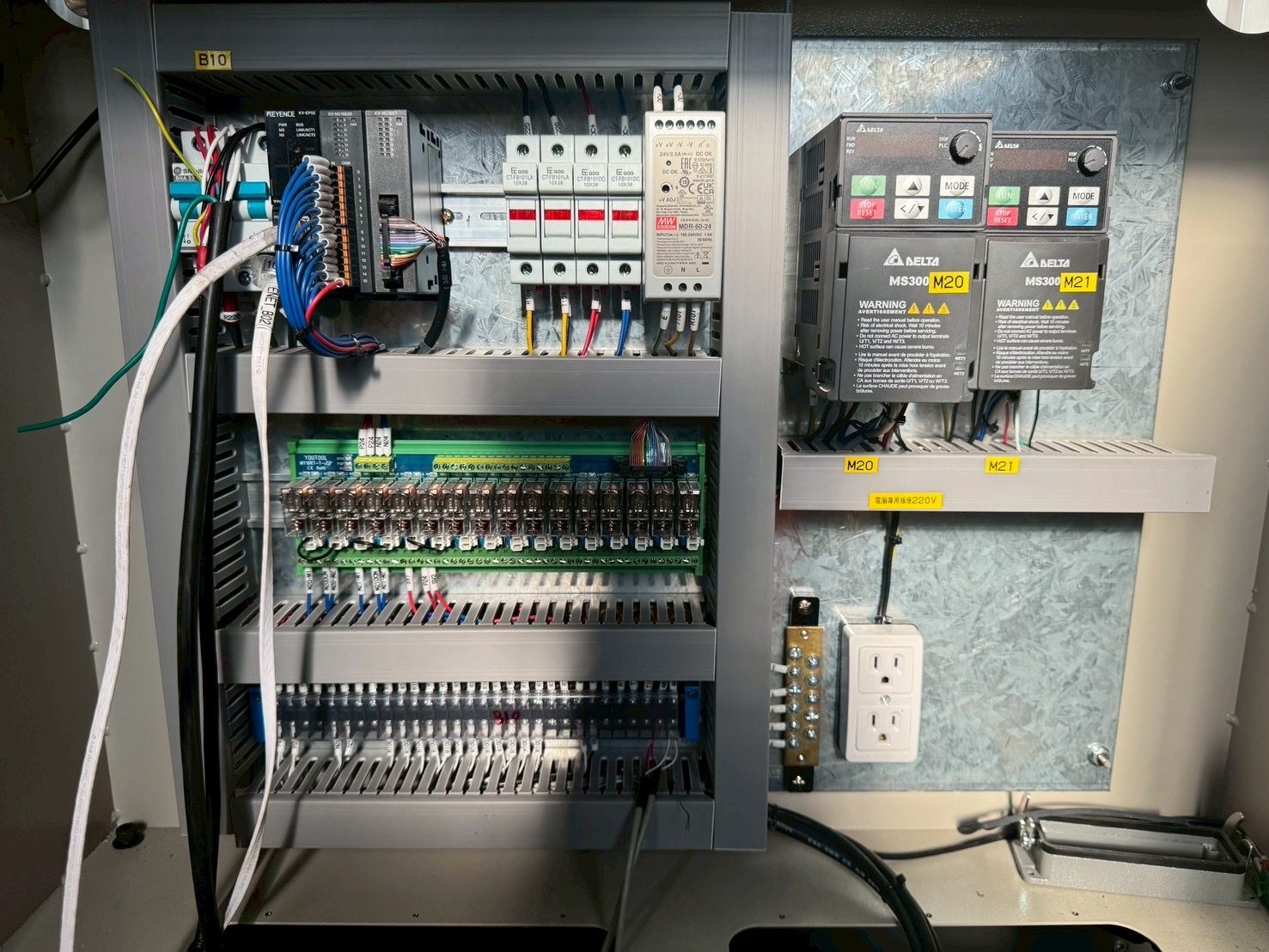

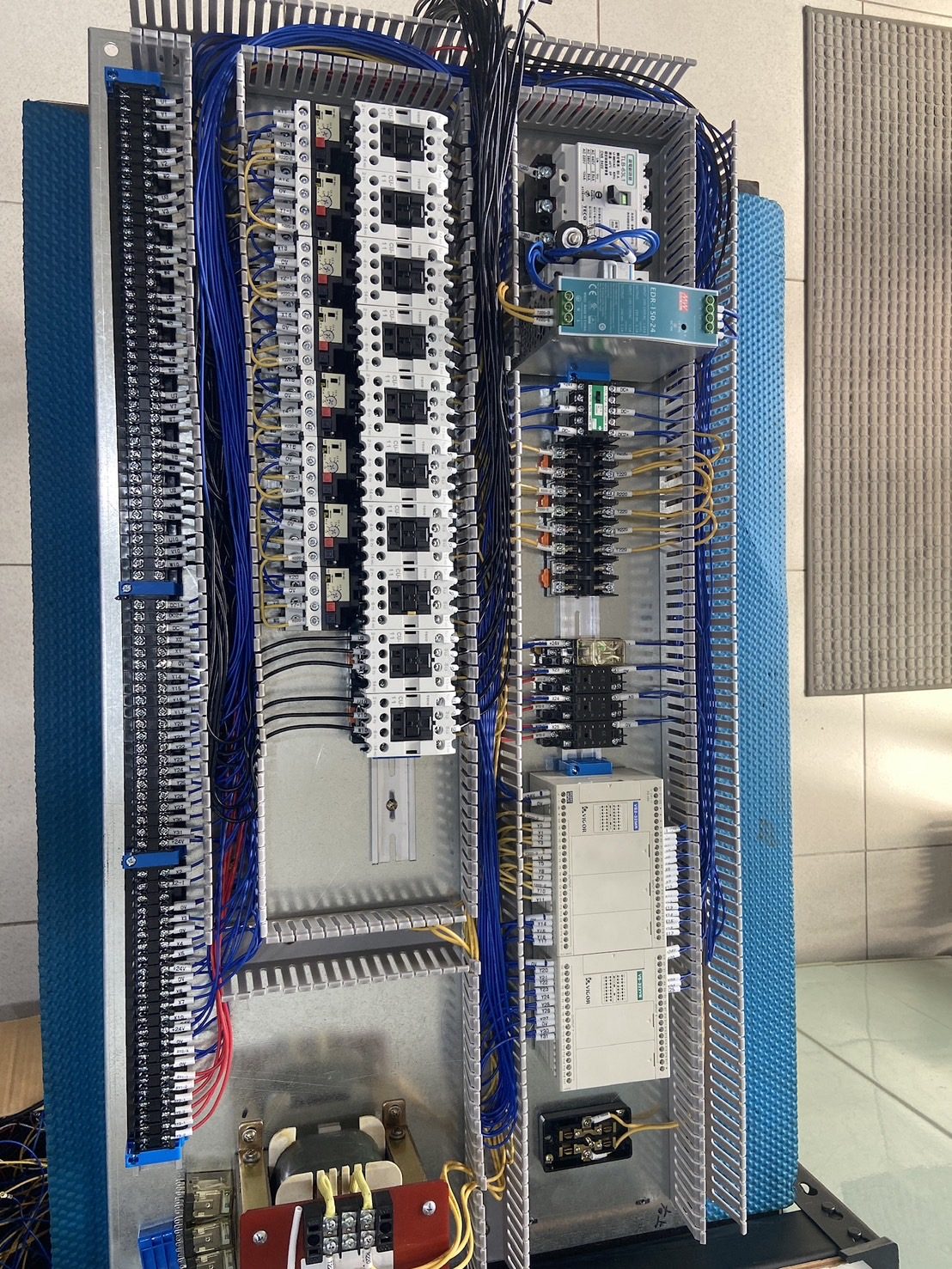

我們的做法是依發熱量跟訊號種類分區，強電跟弱電分開走，變頻器周圍留散熱空間，PLC、繼電器、端子台排整齊，所有線經線槽並標線號，出廠前把電源跟 I/O 全部點過一遍。
EQUIPMENT
使用設備與技術
- PLC 與 I/O 模組
- 台達變頻器
- 繼電器、端子台
- 電源供應器
RESULTS
導入成果
- 元件配置預留維修空間
- 線槽配線、逐線標示
- 出廠前通電測試
到現場只要接外部線路就能通電，施工時間短，之後維修打開盤門一看就懂。
GALLERY
